Компания Device Engineering Inc. (DEI) представила линейный драйвер DEI5090 - CMOS микросхему, спроектированную для управления последовательной цифровой шиной ARINC 429 в авиационных применениях.
ИС DEI5090 преобразует входные последовательные сигналы TTL/CMOS в трехуровневый биполярный дифференциальный сигнал для шины ARINC 429. Вход управления TTL/CMOS устанавливает скорость нарастания выходного сигнала для работы с высокой (100 кБ/с) и низкой (12.5 кБ/с) скоростью. Отсутствует необходимость использования дополнительных внешних конденсаторов. Микросхема содержит в своем составе удвоитель напряжения с двойной полярностью, что позволяет работать от однополярного питания напряжением +3.3 В используя всего четыре внешних конденсатора.
Особенности ИС DEI5090 компании DEI:
• Работа от однополярного напряжения +3.3 В
• Напряжения +5В и -5В генерируются на чипе
• Линейные драйверы TTL/CMOS - ARINC 429
• Два режима скорости нарастания сигнала Hi (100KBS) или Lo (12.5KBS)
• Выводы совместимы с логическими уровнями 5В/3.3В с защитой от статического разряда 4 кВ
• Управление полной нагрузкой ARINC
• Выходные резисторы: 5 Ом или 37.5 Ом
• Рабочий температурный диапазон: промышленный (от -55 до +85°C) или расширенный (от -55 до +125°C)

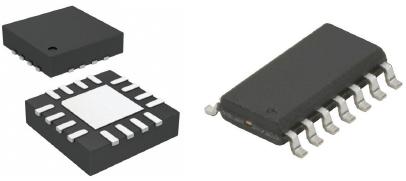

• Корпуса (RoHS):
- 16 выводной 16L SOICN
- 16 выводной 16L 4x4 мм QFN.
