Semtech Corporation представила демонстрационную плату для оценки работы стабилизатора напряжения SC4215, имеющего вход разрешения работы.
Демонстрационная плата SC4215IEVB предназначена для тестирования линейного стабилизатора SC4215, отличающегося низким уровнем входного напряжения и низким уровнем падения напряжения при выходном токе 2 А. Стабилизатор работает с входным напряжением до 1.6 В и выходным напряжением до 0.8 В, а также имеет вывод для разрешения работы, что снижает мощность рассеивания в режиме ожидания. Он обеспечивает низкий уровень падения напряжения, что позволяется использовать его в применениях, в которых уровень выходного напряжения близок к уровню входного напряжения.

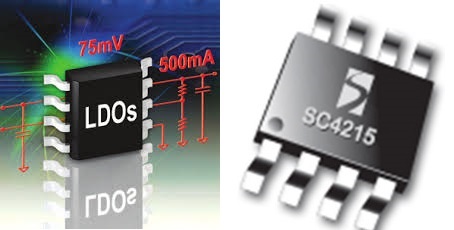

Стабилизатор выпускается в корпусе SOIC-8-EDP (корпус с теплоотводящей площадкой). Выходное напряжение может быть установлено через внешний делитель или зафиксировано на уровне 0.8 В или 2.5 В в зависимости от входа настройки уровня выходного напряжения (ADJ).
Основные особенности линейного стабилизатора SC4215:
● Минимальное входное напряжение 1.6 В
● Напряжение падения 0.5 В при выходном токе 2 A
● Настраиваемый уровень выходного напряжения от 0.8 В
● Схема защиты от повышенного выходного тока и схема защиты от работы при повышенной температуре
● Вход разрешения работы
● 10 мкА ток потребления в режиме ожидания
Области применения:
● Телекоммуникационные/Сетевые карты
● Источники питания для ПЛИС
● Инфраструктура беспроводной связи
● Медицинское оборудование
● Системы с батарейным питанием
