Компания American Technical Ceramics (ATC) разрабатывает и производит многослойные и однослойные конденсаторы, резисторы и катушки индуктивности, а также выполняет заказные разработки. Тонкопленочная технология применятся для производства ВЧ/СВЧ-компонентов, а также компонентов, работающих в миллиметровом диапазоне длин волн. Основные целевые рынки компании ATC - это оборудование радиосвязи, ВОЛС, медицинская электроника, производство полупроводниковых приборов, военная, авиационная электроника и рынок спутниковой связи.
МОЩНЫЕ РЕЗИСТОРЫ ДЛЯ ВЧ/СВЧ ЦЕПЕЙ
Данные ВЧ/СВЧ резисторы предназначены для использования в системах радиосвязи, спутниковой связи и таких применениях, как: GSM, PCS, W-CDMA, 3G, WCS, ISM Wireless LAN. Также они могут применяться в медицинской электронике, в промышленном и аэрокосмическом оборудовании. К типичным применениям относятся: разветвители/объединители, мощные усилители, ВЧ усилители с прямой связью, ВЧ-генераторы, системы отображения магнитного резонанса, вентили и циркуляторы.
Расшифровка сокращений:
GSM (Global System for Mobile) - частоты 900МГц и 1800МГц;
PCS (Personal Communications Service) - частоты 1900МГц;
W-CDMA (Wideband Code Division Multiple Access) - 2ГГц;
3G (Радиосети 3-го поколения) - частоты 2ГГц;
WCS (Wireless Communications Service) - 2,5ГГц;
ISM Wireless LAN (локальные вычислительные радиосети) - частоты 2,4ГГц и 5,0ГГц.
Основные электрические характеристики резисторов для ВЧ/СВЧ цепей:
• Стандартные сопротивления: 50Ом и 100Ом (также доступны номиналы от 10Ом до 200Ом);
• Оконечные нагрузки (терминаторы): типичное значение VSWR (коэффициента стоячей волны по напряжению) от 1.05:1 до 1.20:1;
• Резисторы: Низкая паразитная ёмкость;
• Типичное значение температурного коэффициента сопротивления (ТКС) менее 150 ppm/°C;
• Рабочий температурный диапазон: от -55 до +150°C;
• Частотный диапазон: от 0 до 18 ГГц.
Основные механические характеристики резисторов:
• Подложка: нитрид алюминия;
• Резистивная пленка: нитрид титана;
• Покрытие выводов: серебро;
• Конструкция с фланцем или без, крепеж полностью серебренный;
• Покрытие: алюминий;
• Фланцы медные, покрытие никель или серебро;
• Технология производства: безсвинцовая, соответствует директиве RoHS.
МОТОЧНЫЕ ЧИП-ИНДУКТИВНОСТИ СЕРИИ WL
Индуктивности серии WL предназначены для работы в высокочастотных цепях и обладают сверхнизким значением эквивалентного последовательного сопротивления (ESR). Они спроектированы с целью обеспечения наилучших рабочих параметров при минимальной стоимости. В серии WL производятся индуктивности стандартных типоразмеров: 0402, 0603, 0805, 1008 и 1206. Диапазон предлагаемых значений индуктивностей составляет от 1нГн до 15000нГн. Температурный коэффициент индуктивности от +25 до +125 ppm/°C во всем диапазоне рабочих температур от -40 до +125°C.
Серия WL разработана для ВЧ и СВЧ применений и обладает высокой добротностью (Q), высоким значением частоты саморезонанса и низким сопротивлением постоянному току. В основе индуктивностей – высококачественная керамика, обеспечивающая высокую добротность на всем диапазоне рабочих частот.
Особенно привлекательно использование индуктивностей серии WL для устройств радиосвязи частотного диапазона 0,8-3,4ГГц. Это такие применения, как: базовые станции сотовой связи, широкополосное радиовещание и другие СВЧ системы связи. Серия WL полностью совместима с технологией автоматизированного поверхностного монтажа.
КОНДЕНСАТОРЫ
Многослойные высокодобротные ВЧ конденсаторы
ВЧ конденсаторы - это стандартные фарфоровые многослойные конденсаторы, обладающие высокой добротностью, прочной конструкцией и температурным коэффициентом (ТКЕ) ±90 ppm/°C. Конденсаторы доступны как для поверхностного монтажа (чип конденсаторы), так и для монтажа в отверстия. Технология производства соответствует директиве RoHS.
Однослойные конденсаторы
Производимые компаний ATC однослойные конденсаторы (SLC - Single Layer Capacitor) серий 111, 113, 116, 117 и 118 предназначены для ВЧ и СВЧ устройств, а также широкополосных устройств с рабочей частотой до 100ГГц.
Основные характеристики однослойных конденсаторов ATC:
• Диапазон ёмкостей: от 0,04 до 10000 пФ;
• Большой выбор используемых диэлектриков с различными значениями диэлектрической постоянной от 14 до 25000;
• Сверхвысокая добротность Q
• Рабочее постоянное напряжение до 100В;
• Стандартные размеры корпусов от 10mil (0,254 мм).
Сверхширокополосные конденсаторы серии 545L UBC
Новая серия 545L широкополосных конденсаторов имеет уникальные устройства, обеспечивающие минимальные вносимые потери, равномерную частотную характеристику и отличное согласование в нескольких октавах спектра, при одиночной конфигурации.
Основные характеристики сверхширокополосных конденсаторов серии 545L UB компании ATC:
• Размер 0402;
• Ёмкость: 100 нФ;
• Рабочие частоты: от 16кГц до 40ГГц;
• Типичные вносимые потери менее 0.5 дБ;
• Не чувствительны к ориентации;
• Конструкция: один конденсатор;
• Рабочие напряжения: 10 и 16В постоянного тока;
• Температурный коэффициент: ±15% (в диапазоне рабочих температур от -55 до +125°C);
• Соответствие директиве RoHS (для выводов);
• Доступны золотые выводы.
Преимущества конденсаторов серии 545L UBC:
• Сверхширокополосное функционирование;
• Сверхнизкие вносимые потери;
• Равномерная АЧХ;
• Минимальные потери на отражение;
• Высокая повторяемость устройств в серии;
• Керамическая конструкция, соответствует температурной стабильности X7R.
Области применения сверхширокополосных конденсаторов:
• Оптические сети передачи данных (SONET);
• Широкополосные средства связи;
• Спутниковые системы;
• Широкополосное тестовое оборудование;
• Высокоскоростные интернет-маршрутизаторы.
Конденсаторы серии 500S для работы в миллиметровом диапазоне
Серия конденсаторов 500S - это уникальные широкополосные конденсаторы для работы в миллиметровом диапазоне. Их рабочие характеристики значительно превосходят многослойные и однослойные конденсаторы: минимальные вносимые потери, очень высокая частота саморезонанса. Серия 500S полностью совместима с технологией автоматизированного поверхностного монтажа.
Широкополосные конденсаторы серии 520L
Компания ATC производит широкополосные конденсаторы серии 520L - многослойные конденсаторы с низкими вносимыми потерями во всем частотном диапазоне от 160кГц до 16ГГц. Для них используется диэлектрик типа X7R, выпускаются с корпусах типоразмера 0402 и имеют рабочее напряжение 16В постоянного тока. Серия 520L полностью совместима с технологией автоматизированного поверхностного монтажа.
Преимущества широкополосных конденсаторов серии 520L:
• Низкие вносимые потери;
• Равномерная АЧХ;
• Минимальные потери на отражение вплоть до 16ГГц;
• Высокая повторяемость изделий;
• Прочная керамическая конструкция.
Мощные конденсаторные сборки
Компания ATC производит стандартные и заказные конденсаторные сборки. Их применение оправдано, когда нет нужного компонента среди стандартной продукции. В конденсаторной сборке может быть оптимизирован один или несколько параметров: напряжение, ток, эквивалентное последовательное сопротивление (ESR), добротность или точность.
Соединяя конденсаторы параллельно, можно получить сверхнизкое значение ESR. Соединяя конденсаторы последовательно можно добиться большей точности и большего рабочего напряжения. Комбинируя последовательное и параллельное соединение конденсаторов, достигается увеличение ёмкости и рабочего напряжения. Геометрия соединения и конструкция также могут быть выбраны при заказе конденсаторной сборк.
Преимущества применения конденсаторных сборок:
• Возможность получения нестандартных значений параметров конденсатора;
• Отсутствие какой-либо настройки после установки сборки;
• Гарантированное качество;
• Уменьшение числа операций сборки;
• Снижение затрат на доставку компонентов;
• Улучшение надёжности.
Сборки для согласования. Для получения нестандартных значений или сверхточных значений ёмкости, необходимых для заказчика, компания ATC может подобрать несколько конденсаторов. Доступные значения ёмкостей и точности представлены в таблице.
Делители напряжения основаны на емкостном сопротивлении и могут быть реализованы с произвольным коэффициентом деления. Точность коэффициента деления может составлять 1%.
Дополнительные возможности сборки:
• Выполнение выводов по отдельной спецификации заказчика;
• Немагнитная конструкция сборки (для задач MRI);
• Специальное покрытие, улучшающее работу при высоких напряжениях.

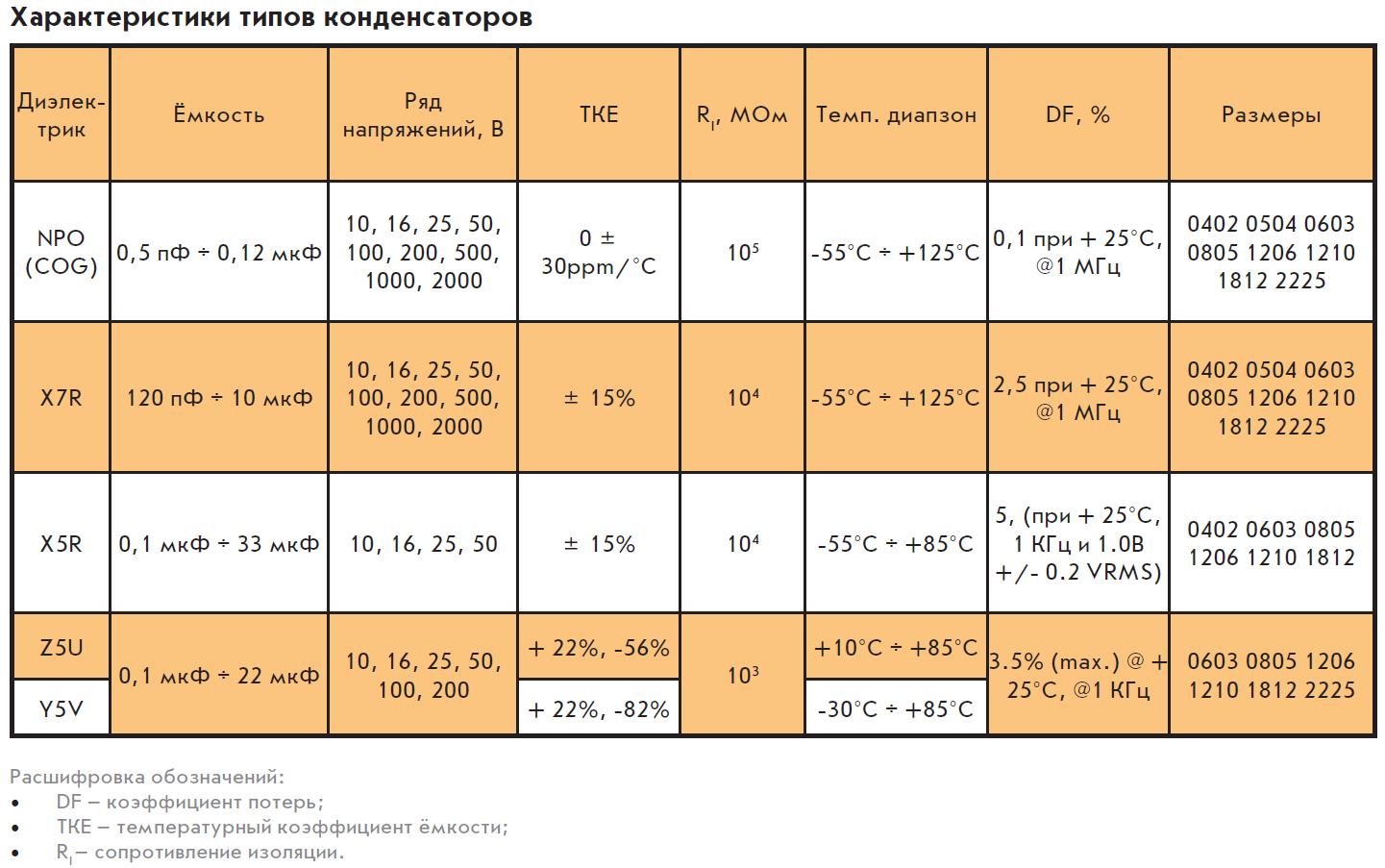

Конденсаторы общего назначения
Керамические конденсаторы общего назначения имеют конструкцию для поверхностного монтажа и обладают низкой стоимостью. Производство конденсаторов соответствует директиве RoHS.
ЗАКАЗНАЯ ПРОДУКЦИЯ ATC
Компания ATC предлагает высококачественные услуги по изготовлению и проектированию тонкопленочных схем. По проекту заказчика выполняется подложка, металлизация и вся гибридная схема. Металлизация выполнятся напылением или электролитическим осаждением. Плата может быть произвольной формы, в ее основе может быть любая керамика или другой диэлектрик, также она может содержать переходные отверстия, пересекающиеся проводники и воздушные мосты.
Качество производства заказных устройств традиционно для всей продукции компании ATC и соответствует ISO9001 и может иметь военную или космическую приёмку по стандартам MIL-STD-883 и MIL-STD-105D.
Низкотемпературная технология производства керамики - компания ATC предлагает производство плат и устройств по технологии LТКЕ (Low Temperature Co-fired Ceramics) - низкотемпературная керамика, спекаемая за один технологический цикл. Эта технология обеспечивает минимизацию размеров и веса устройства и высокую плотность монтажа. Она пригодна как для военного назначения, так и для коммерческого.
Возможности производства заказной продукции:
• Размеры платы до 13.97x13.9 см, любая форма платы любая;
• Автоматическое выравнивание и 100% контроль производства;
• Контролируемый импеданс цепей;
• Достижимое количество слоев: 40;
• Внутренние и поверхностные резисторы;
• Тонкоплёночная металлизация;
• Производство, сборка и тестирование.
