Компания КВЕСТ была основана в 2002 году и за годы своей работы завоевала признание и лидерство на рынке электронных комплектующих, осуществляя поставки широкого спектра качественных компонентов в масштабах всей России - для компаний-производителей электронной техники и организаций-разработчиков.

Компания КВЕСТ специализируется на поставках элементной базы для областей силовой электроники, производства источников вторичного электропитания, устройств ВЧ\СВЧ диапазона, телекоммуникационного и сетевого оборудования, а также для военных, аэрокосмических и высоконадежных промышленных применений.

Компания КВЕСТ является официальным дистрибьютором и организует продвижение, поставку и техническую поддержку применения электронной продукции ведущих компаний-производителей:
     • Microsemi Corporation
     • GAIA Converter
     • Semtech Corporation
     • PCA Electronics
     • Device Engineering Incorporated (DEI)
     • Caddock Electronics.

Компания КВЕСТ также поддерживает партнерские отношения и осуществляет прямые поставки продукции следующих производителей:
     • American Technical Ceramics (ATC)
     • Apacer
     • Cirrus Logic.

Мы хорошо знаем и понимаем, что большие проекты начинаются с малого - с задумки, с попытки, с первого шага. Мы всегда открыты и готовы поддержать новые интересные перспективные разработки на всех этапах развития проекта - от образцов до серийного производства.

Сегодня Компания КВЕСТ способна обеспечить комплектацию любого высокотехнологичного производства по широчайшему спектру электронных компонентов, обеспечить гибкий подход к каждому покупателю и конкурентные цены.

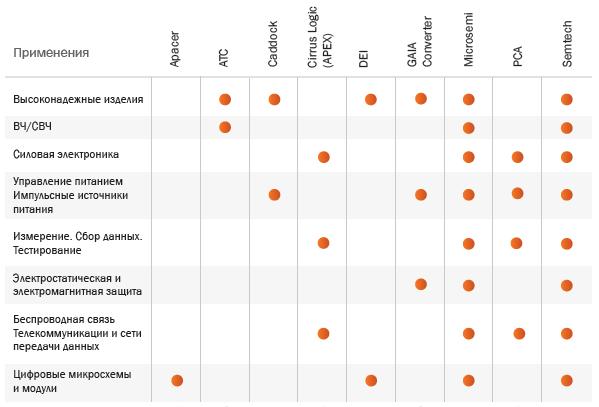

Программа поставок по применениям:

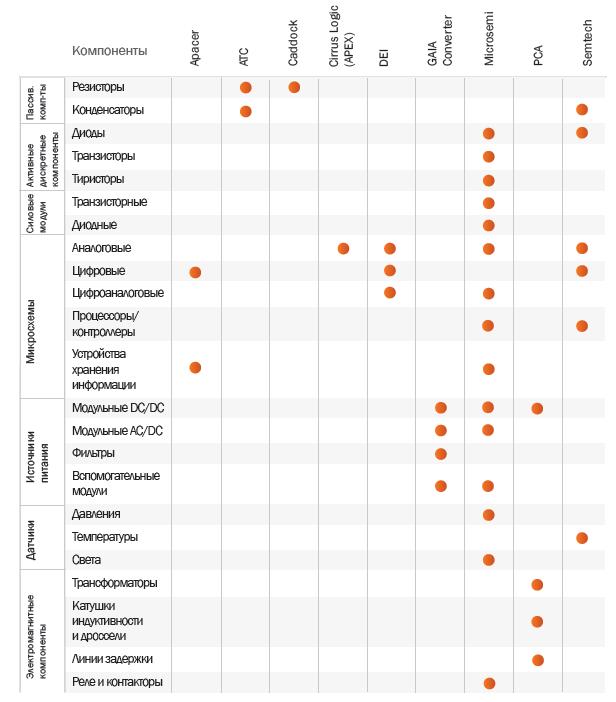

Программа поставок по электронным компонентам:

     I. ВЫСОКОНАДЁЖНЫЕ ИЗДЕЛИЯ ДЛЯ КОСМИЧЕСКОГО И ВОЕННОГО ПРИМЕНЕНИЙ

Высоконадёжные изделия являются одной из главных линий поставок электронных комплектующих компании КВЕСТ. Ассортимент высоконадёжной продукции постоянно расширяется и включает в себя дискретные полупроводниковые компоненты, а также модули и готовые устройства, нашедшие применение в космическом, авиационном и военном оборудовании.

Среди новинок стоит отметить радиационно-стойкие биполярные транзисторы от компании Microsemi, способные выдерживать радиационное облучение до 1 Мрад, надежные преобразователи напряжения от GAIA Converter, микросхемы памяти, микропроцессоры и устройства хранения информации от Microsemi (White Electronic Designs), высоконадёжные СВЧ устройства Microsemi (Endwave Defense and Security), реле и контакторы Microsemi (Babcock), а также высокочастотные модули для военного применения от компании Semtech.

Традиционно высоким качеством и надежностью отличаются также пассивные компоненты от компаний ATC и Caddock. Вся продукция данной группы проходит испытания на воздействие жёстких условий окружающей среды и соответствует требованиям военного стандарта MIL-PRF-19500.

Высоконадёжные дискретные полупроводниковые компоненты Microsemi и Semtech

Компании Microsemi и Semtech выпускают высоконадёжные дискретные полупроводниковые компоненты для производителей космического, авиационного и военного оборудования. Широкий ассортимент выпускаемой продукции подвергается 100% испытаниям на воздействие жёстких условий окружающей среды и соответствует требованиям стандарта MIL-PRF-19500 (включая радиационно-стойкие уровня надёжности JANS). Инновационные продукты для космической индустрии включают в себя различные дискретные компоненты, применение которых позволяет улучшить массогабаритные, а в ряде случаев, стоимостные показатели.

• Выпрямительные диоды
     - Сверхмалое время восстановления: 2 нс
     - Малый обратный ток утечки
     - Хорошая термостойкость
     - Малое падение прямого напряжения

• TVS–диоды (супрессоры)
     - Рабочее напряжение от 5,2 до 152 В

• Стабилитроны (диоды Зенера)
     - Малое значение полного динамического сопротивления
     - Герметичные малогабаритные корпуса SMD и для сквозного монтажа
     - Диапазон рабочих напряжений от 6,2 до 220 В

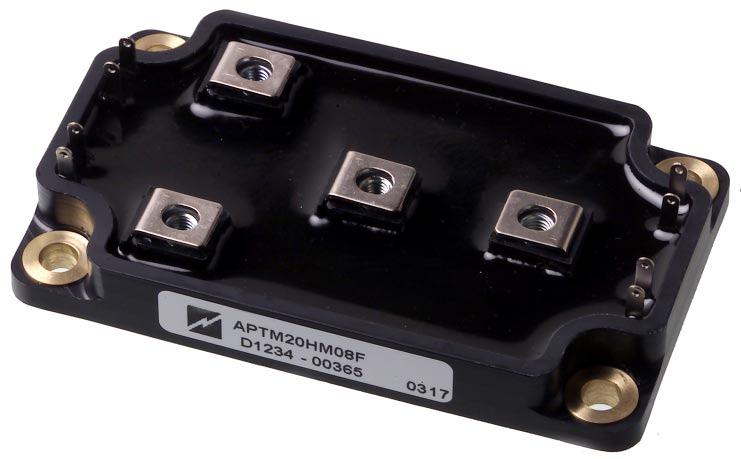

Силовые модули для высоконадёжных применений Microsemi

Производство высоконадёжных силовых модулей основано на использовании кристаллов IGBT и MOSFET семейств MOS 5, MOS 7, CoolMOS, MOS 8 и силовых диодов (FRED и SiC) компании Microsemi. Ключевой особенностью данной продукции является использование запатентованных корпусов собственной разработки серий CoolPack, ThinKey и Slugger, отличающихся высокой надёжностью, малым весом и низким тепловым сопротивлением. Данные корпуса выполняются из металла и керамики, обладают конструкцией, позволяющей проводить визуальную и электрическую проверку готового устройства перед финальной сборкой. Всё это делает надёжность силовых модулей очень высокой. Все типы устройств, выпускающиеся в этих корпусах, поддерживают уровни надёжности JANTX и JANS (в соответствии со стандартом MIL-PREF-19500).

• Трёхфазные мосты (из диодов, MOSFET- и IGBT-транзисторов)

• Мощные TVS модули

• Полумосты (MOSFET, IGBT)

• Высоковольтные модули

• Модули на основе диодов Шоттки

• Модули с интегрированными пассивными компонентами

• Модули со встроенными карбидокремниевыми диодами

Радиационно-стойкие биполярные транзисторы Microsemi

Компания Microsemi представляет новую линейку транзисторов, предназначенных для применения в условиях повышенной радиации. Компоненты соответствуют требованиям военного стандарта MILPRF-19500/255 по уровню выдерживаемого радиационного излучения. Допустимая доза ионизирующего излучения (минимум 100 крад) позволяет применять новые транзисторы практически во всех устройствах космической техники. Ассортимент корпусов включает стандартные герметичные корпуса для сквозного монтажа и корпуса для поверхностного монтажа, экономящие площадь печатной платы.

     - Диапазон рабочих напряжений от 15 до 350 В
     - Максимальный выходной ток 10 А
     - Радиационная стойкость от 100 крад до 1 Мрад

Биполярные и полевые транзисторы Microsemi с уровнем надежности JANS

Биполярные и полевые транзисторы, прошедшие проверку на соответствие требованиям стандарта MILPREF-19500 и получившие уровень надежности JANS, предназначены для использования при производствеа различного космического оборудования.

• Биполярные NPN и PNP малосигнальные транзисторы

• Мощные биполярные транзисторы
     - Диапазон рабочих напряжений от 30 до 350 В
     - Максимальный выходной ток 10 А

• Полевые транзисторы N и P типа
     - Максимальный выходной ток 38 А

• Транзисторные сборки из биполярных или полевых транзисторов (2 или 4 в одном корпусе)

Пассивные компоненты American Technical Ceramics для ответственных применений

Компания ATC разрабатывает и производит многослойные и однослойные керамические конденсаторы, индуктивности, резисторы и мощные нагрузки, а также заказные изделия на базе многослойной керамики для использования в ВЧ/СВЧ, телерадиовещательной аппаратуре, медицинском оборудовании, в системах ВОЛС, спутниковой связи. Производство сертифицировано по стандарту ISO-9001, а сама продукция проходит проверку на соответствие стандартам MIL-PRF-55342, MIL-STD202, ANSI/J-STD-002. Компоненты предназначены для эксплуатации в очень широком диапазоне частот от 30 МГц до 100 ГГц.

• Многослойные фарфоровые и керамические конденсаторы

• Однослойные керамические конденсаторы

• Конденсаторные сборки для силовых применений

• Согласованные наборы конденсаторов
     - Сверхвысокая добротность
     - Диапазон ёмкостей от 0,04 до 10000 пФ
     - Ультранизкие вносимые потери
     - Высокая равномерность АЧХ
     - Высокая повторяемость параметров
     - Прочная керамическая конструкция

• Резисторы SMD и выводные

• Резисторы с немагнитными выводами

• Терминаторы и аттенюаторы
     - Низкая паразитная ёмкость
     - Типичное значение ТКС менее 150 ppm/°C
     - Частотный диапазон от 0 до 18 ГГц

• Чип индуктивности со сверхнизким значением ESR
     - Стандартное корпусное исполнение от 0402 до 1206
     - Диапазон значений индуктивностей от 1 нГн до 15000 нГн
     - Высокая добротность
     - Диапазон рабочих частот от 0,8 до 3,4 ГГц

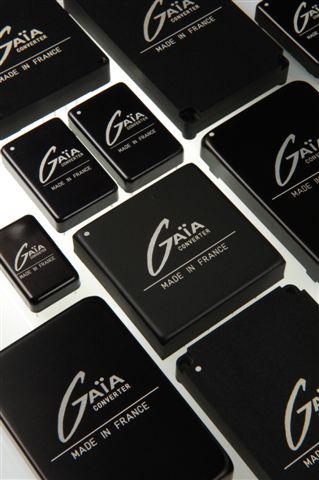

Высоконадёжные преобразователи напряжения GAIA Converter

Линейка продукции компании GAIA Converter включает в себя более 3500 наименований DC/DC, АC/DC преобразователей и входных модулей для построения модульной архитектуры электропитания. Они имеют широкий диапазон входных напряжений (от 5 до 480 В) и один, два или три выходных канала. Входные модули обладают встроенными функциями защиты от переходных процессов, электромагнитных помех, а также могут включать функции защиты от провалов входного напряжения. Высоконадёжные преобразователи разработаны для эксплуатации в жёстких условиях окружающей среды, например, в аэрокосмических, военных и высокотехнологических изделиях. Модули изготавливаются в металлическом корпусе, залитом компаундом, обеспечивающим высокую теплопроводность в соответствии с военной приёмкой.

Ключевые особенности всех модулей:
     - Диапазон рабочих температур: от -40°C до +105°C
     - Высоконадёжная герметизация корпусов
     - Термоэлектротренировка изделий
     - Наличие функции контроля
     - Низкие пульсации выходного напряжения
     - Дополнительные опции: наличие варианта исполнения для работы при температуре -55°С и соответствие требованиям стандарта MIL-STD-883C

• Изолированные DC/DC преобразователи (с мощностью от 4 до 200 Вт)
     - Диапазон входных напряжений от 4 до 480 В.
     - Одно, два или три значения выходного напряжения
     - Максимальный КПД: до 89%

• Фильтры защиты от электромагнитных помех
     - Соответствие требованиям стандартов MIL-STD-461C/D/E/F и DO-160C/D/E/F
     - Значения входного тока 2,5 или 20 А.

• Входные модули с линией задержки (с мощностью от 4 до 50 Вт)
     - КПД 98%
     - Отображение сигналов мониторинга
     - Программное ограничение пусковых токов

• Модули защиты от переходных процессов
     – Соответствие требованиям стандартов MIL-STD-704A/D/E/F, EN2282, AIR2021E, DO160C/D/E/F категорий A, B и Z, MIL-STD-1275A/B/C/D
     - Мощность: от 4 до 300 Вт

• Неизолированные AC/DC модули с коррекцией коэффициента мощности
     - Корректировка коэффициента мощности соответствует стандартам MIL-STD-704, ABD100, MIL-STD-1399
     - Номинальная мощность до 350 Вт
     - Широкий диапазон входных напряжений 71-180 В переменного тока
     - Низкие искажения гармоник тока на входе (менее 10%)
     - Встроенный LC-фильтр электромагнитных помех
     - Возможность ограничения пусковых токов

• Изолированные AC/DC модули с коррекцией коэффициента мощности
     – Корректировка коэффициента мощности соответствует стандартам MIL-STD-704, ABD100
     - Номинальная мощность 35 Вт
     - Гальваническая изоляция до 1500 В

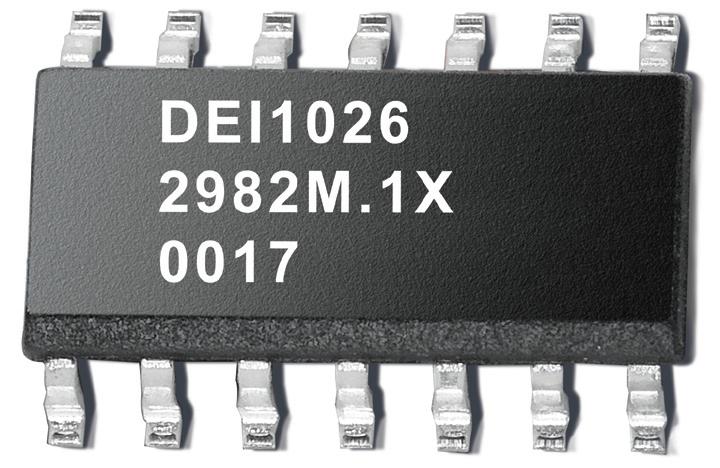

Интегральные схемы Device Engineering Incorporated для организации интерфейса ARINC 429

ARINC 429 (ГОСТ 18977-79, РТМ 1495-75) — стандарт авиационной промышленности, определяющий способы передачи цифровой информации между электронными авиационными системами. Этот стандарт использует практически вся гражданская авиация. Он определяет электрический интерфейс, назначение адресов и меток и формат информационного слова. Компания DEI разработала полную серию ИС для обмена цифровыми данными по шине ARINC 429. Эти ИС включают в себя приемники, передатчики и приемопередатчики. Совместное использование этих устройств гарантирует полное соблюдение стандарта ARINC 429.

• Шинные передатчики ARINC 429

• Шинные приёмники ARINC 429

• Шинные приёмопередатчики ARINC 429
     - Устойчивость к короткому замыканию
     - Электротермотренировка согласно стандарту MIL-STD-883B
     - DIP и SMD корпусное исполнение
     - Защита от помех в линиях передачи согласно стандарту DO-160C/D (категория A3)
     - Скорость передачи данных до 100 Кбайт/с
     - Низкая потребляемая мощность
     - Приёмопередатчики DEI поддерживают работу с шинами стандартов ARINC 429 ,571, 575, 706 и обеспечивают взаимозаменяемость с ИС компаний Harris, Holt и Raytheon

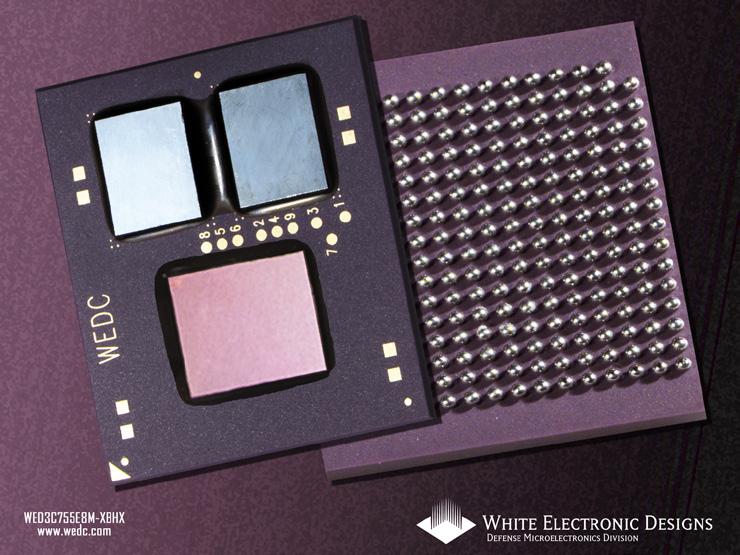

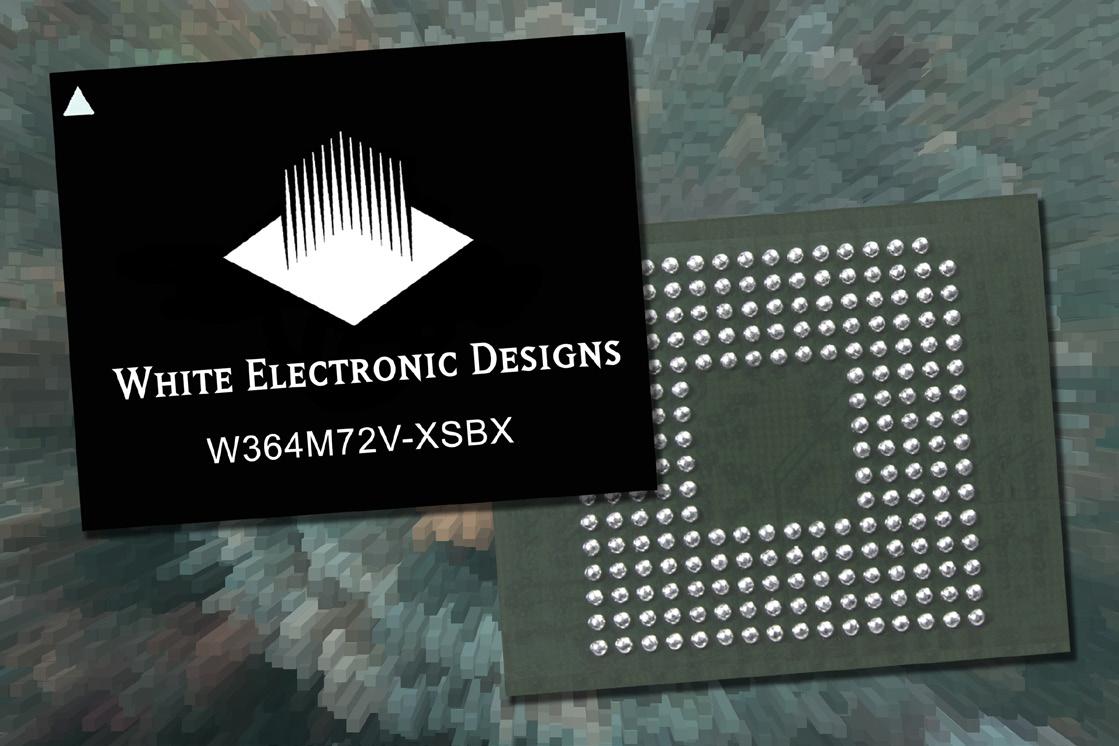

Компания Microsemi осуществляет полный цикл разработки, производства и тестирования одно- и многокристальных микросхем памяти и процессоров для различных военных применений. Вся продукция соответствует требованиям стандартов MIL-PRF-38534 и 38535 (Класс H и K), а производство сертифицировано в соответствии с ISO 9001:2000.

• DDR3 SDRAM (до 4 Гбайт )

• DDR2 SDRAM (до 1 Гбайт )

• DDR SDRAM (до 512 Мбайт )

• SDRAM

• SSRAM

• SRAM

• Embedded Flash (до 16 Гбайт )

• EEPROM

Микропроцессоры Microsemi

Семейство микропроцессоров PowerPC компании Microsemi с максимальной тактовой частотой 450 МГц отличается высоким значением интегрированной кэш-памяти второго уровня (1–2 Мбайт SSRAM), что позволяет добиться уменьшения количества требуемых линий ввода/вывода, а также значительной экономии места на печатной плате. Кроме того, микросхемы способны надежно функционировать при рабочих температурах от -55°C до +125°C. Также для поддержания существующего спроса выпускаются микропроцессоры семейства 68000.

• Семейство процессоров 68000

• Семейство процессоров Power PC

Устройства хранения информации Microsemi

Предназначены для эксплуатации в жестких условиях окружающей среды, обеспечивают надежное хранение информации в различных встроенных вычислительных системах, применяемых в авиа- и ракетостроении, а также в оборудовании навигации и связи. Повышенная надежность достигается путем использования встроенной системы самодиагностики и аппаратного кодирования.

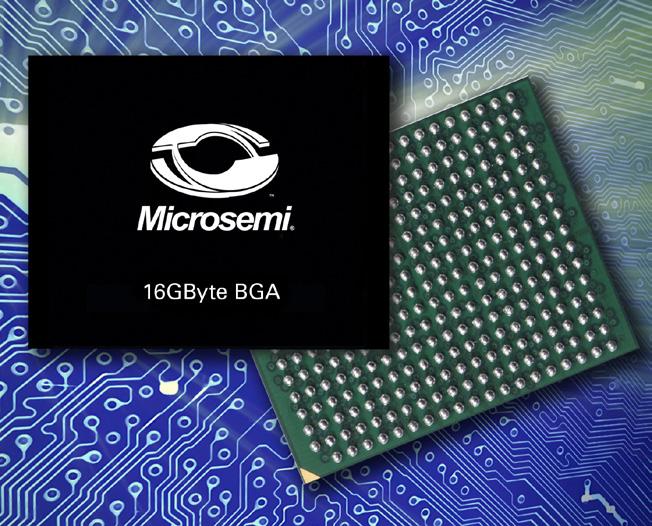

• Микросхемы флэш-памяти типа NAND в корпусах BGA
     - Ёмкость 8 и 16 Гбайт
     - Поддержка интерфейса PATA

• Накопители семейства TRRUST-STOR™ на SSD картах
     - Ёмкость 50 или 100 Гбайт
     - Совместимость с интерфейсом SATA
     - Аппаратное кодирование по алгоритму AES-256
     - Гарантированная наработка на отказ: не менее 2 млн. часов
     - Быстрое стирание всех блоков: менее 10 секунд

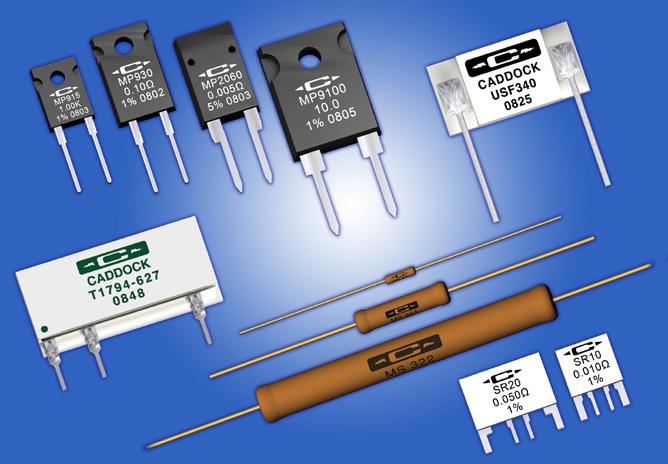

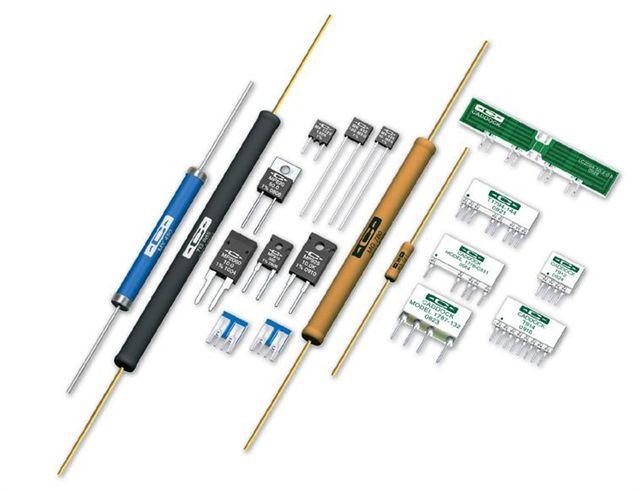

Высококачественные резисторы и резисторные сборки Caddock

Caddock Electronics - производитель высоконадёжных прецизионных резисторов и резисторных сборок. Для их изготовления используются уникальные современные материалы, а также технологии производства, реализующие высокую рассеиваемую мощность и стабильность функционирования даже при использовании продукции в жёстких условиях окружающей среды. Вся продукция Caddock Electronics отличается высочайшим качеством и надежностью благодаря 100% контролю каждого шага производства. Непрерывные исследования компании в разработке новых материалов и совершенствование технологии производства позволяют постоянно улучшать технические характеристики резисторов:
     - Диапазон значений сопротивлений от 0,008 Ом до 10000 МОм
     - Максимальное рабочее напряжение от 200 В до 49 кВ
     - Стабильность функционирования в жестких условиях окружающей среды
     - Максимальная температура функционирования до 275°C
     - Использование современных технологий производства Micronox и Tetrinox

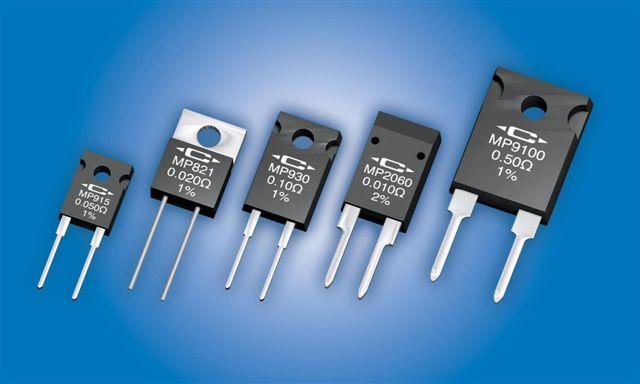

• Мощные резисторы с возможностью установки на радиатор
     - Наличие керамической площадки для лучшего теплоотвода
     - Мощность до 30 Вт

• Мощные резисторы с осевыми и радиальными выводами
     - Долговременная стабильность
     - Стандартная погрешность сопротивления ±1%
     - Изменение номинала резисторов 0,1% при наработке 1000 часов

• Токочувствительные резисторы и резисторные сборки с малым сопротивлением
     - Компактное посадочное место
     - Номинальное сопротивление 8 мОм
     - 12 стандартных моделей резисторных сборок для широкого диапазона измерительных устройств

• Резисторы для поверхностного монтажа для стандартных и гибридных применений
     - Погрешность и температурный коэффициент, оптимизированные для конкретных применений
     - Высокие значения рабочих напряжений

• Высокотемпературные резисторы (до 275°C)
     - Использование запатентованной технологии изготовления Micronox
     - Долговременная стабильность характеристик и точность сопротивления порядка 0,1%

• Высоковольтные прецизионные резисторы, в том числе с низким температурным коэффициентом
     - Температурный коэффициент 10 ppm/°C при рабочих температурах от -40 до +85°C
     - Максимальное значение рабочего напряжения 49 кВ
     - Диапазон значений сопротивлений от 0,008 Ом до 10000 МОм
     - Максимальное рабочее напряжение от 200 В до 49 кВ
     - Стабильность функционирования в жёстких условиях окружающей среды
     - Максимальная температура функционирования до 275°C
     - Использование современных технологий производства Micronox и Tetrinox

• Делители напряжения с входным напряжением до 20 кВ
     - Диапазон значений коэффициентов деления от 10:1 до 10000:1
     - Номинальные значения температурных коэффициентов от 5 до 25 ppm/°C при рабочих температурах от -55°C до +125°C

• Прецизионные и ультрапрецизионные дискретные резисторы
     - Низкие температурные коэффициенты от 5 до 20 ppm/°C
     - Погрешность сопротивления от 0,01 до 1%

• Прецизионные и ультрапрецизионные резисторные сборки
     - Низкие температурные коэффициенты от 2 до 100 ppm/°C
     - Стабильность значений сопротивлений — изменение на 0,01% при работе с полной нагрузкой в течение 2000 часов

• Резисторные сборки для сопряжения с телефонной линией
     - Соответствие требованиям стандартов GR-1089-CORE и ITU-T K.20
     - Наличие встроенного терморезистора и реле для контроля за нагревом компонента и его отключения при повышенных температурах

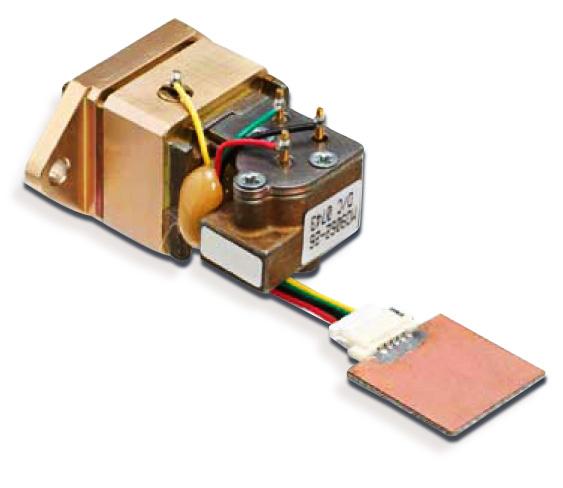

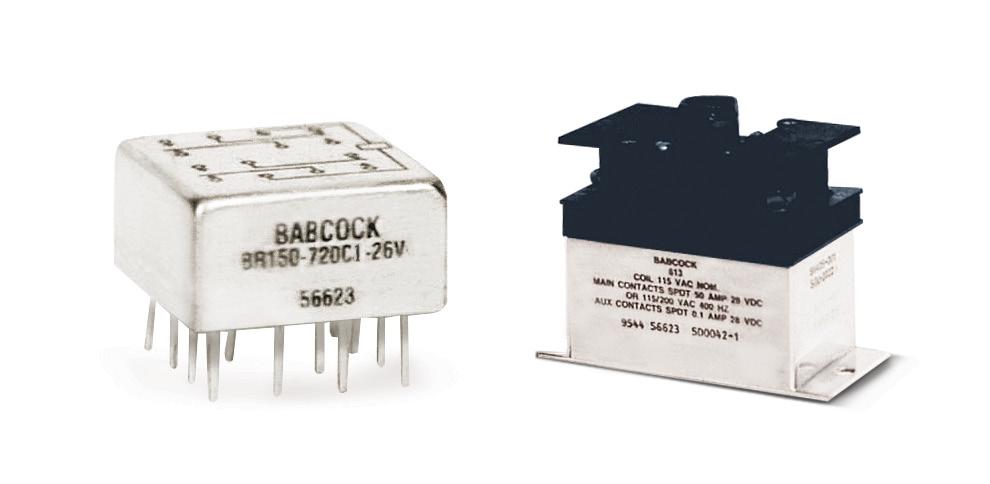

Реле и контакторы Microsemi

Высоконадёжные реле и контакторы предназначены для использования в космических аппаратах, спутниках, а также в ответственных авиационных и военных системах. Изделия данного семейства предназначенны для коммутации силоваых электрических цепей. Они подвергаются всесторонним испытаниям и соответствуют требованиям стандартов MIL-Q-9858, MIL-I-45208, MILSTD-1520, MIL-STD-1535, MIL-STD-45662.
     - Диапазон рабочих токов от 1 до 200 А
     - Сертификация по стандарту ISO 9001:2000

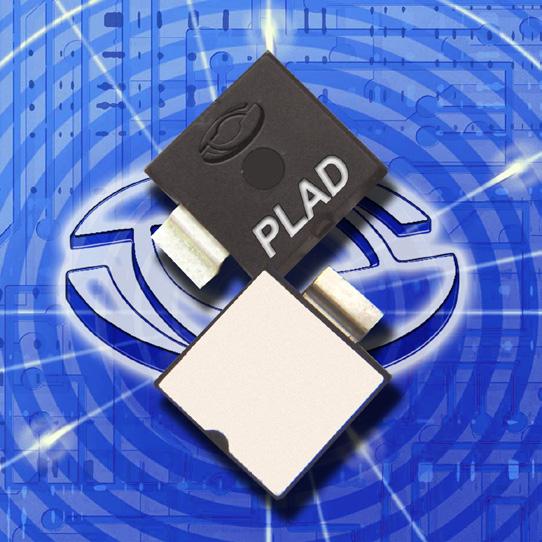

Высоконадёжные супрессоры Microsemi в корпусе PLAD

Семейство супрессоров в корпусах PLAD компании Microsemi разработано специально для авиационного оборудования и предназначено для защиты цепей от многократно повторяющихся воздействий разрядов молний. Ключевой особенностью является низкое значение теплового сопротивления компонентов.
     - Обеспечиваемая защита от электромагнитных помех и переходных процессов соответствует требованиям стандартов IEC 61000-4-2 и IEC 61000-4-4
     - Две серии защитных устройств: на 15 кВт и на 30 кВт (PLAD15KP и PLAD30KP)
     - Рабочее напряжение от 7 до 200 В (для PLAD15KP) и от 14 до 400 В (для PLAD30KP)
     - Малое значение теплового сопротивления 0,2 и 0,3 °C/Вт соответственно
     - Наличие однонаправленных и двунаправленных вариантов исполнения
     - Низкопрофильный корпус для поверхностного монтажа

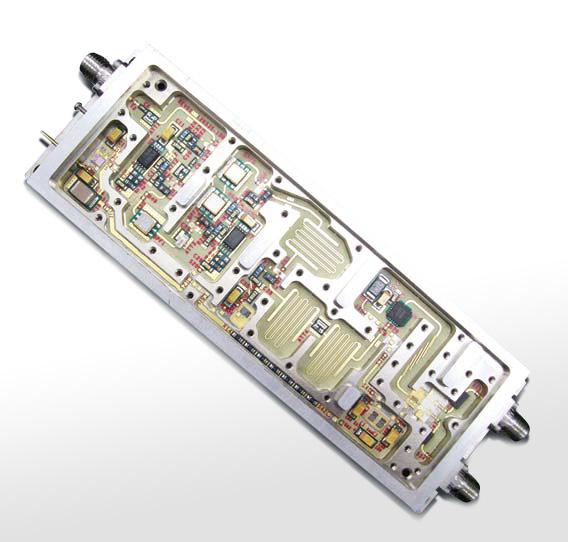

Высоконадёжные ВЧ устройства Microsemi

В связи с приобретением компании Endwave Defense and Security компания Microsemi создала новый отдел, занимающийся разработкой высокочастотных компонентов и устройств с максимальной рабочей частотой 110 ГГц. Устройства, производимые данным подразделением, позиционируются для использования в авиационной и военной промышленности, а также в системах безопасности.

• Малошумящие усилители

• Логарифмические усилители

• Умножители частоты

• Повышающие/понижающие преобразователи частоты

• Приёмопередатчики (трансиверы)

• Многофункциональные устройства

Высокочастотные модули Semtech для военного применения

Компания Semtech разрабатывает и производит высоконадёжные СВЧ компоненты, модули и устройства для военного применения.

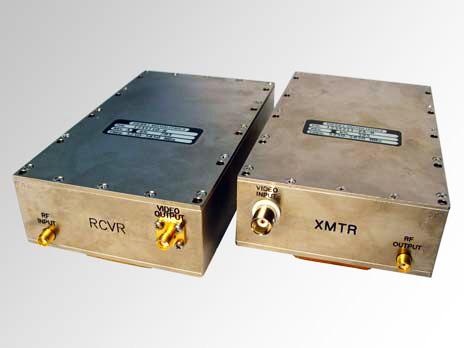

• Приемные и передающие модули
     - Для организации канала связи «Земля-беспилотный летательный аппарат»
     - Передача и приём либо качественного видеосигнала (полоса частот 6 МГц)либо сигналов телеметрии
     - Программируемая рабочая частота (в пределах С диапазона с шагом 1 МГц)
     - Качество видеосигнала соответствует EIA 250C (NTSC и PAL)

• Модуль детектора видеосигналов
     - Для преобразования входного ВЧ сигнала в выходной видеосигнал
     - Четыре независимых канала
     - Надежное корпусное исполнение гарантирует эксплуатацию в жёстких условиях окружающей среды

     II. ВЧ/СВЧ

Основный ассортимент высокочастотной продукции представлен компанией Microsemi, имеющей в своем активе разработки высокочастотных транзисторов для решения широкого спектра задач, усилительных ВЧ модулей для радаров, PIN-диодов, а также с недавних пор волноводных СВЧ компонентов. Помимо этого, стоит отметить пассивные СВЧ компоненты от компании ATC, отличающиеся повышенной надежностью, и новую линейку миниатюрных радиолокационных маяков Semtech.

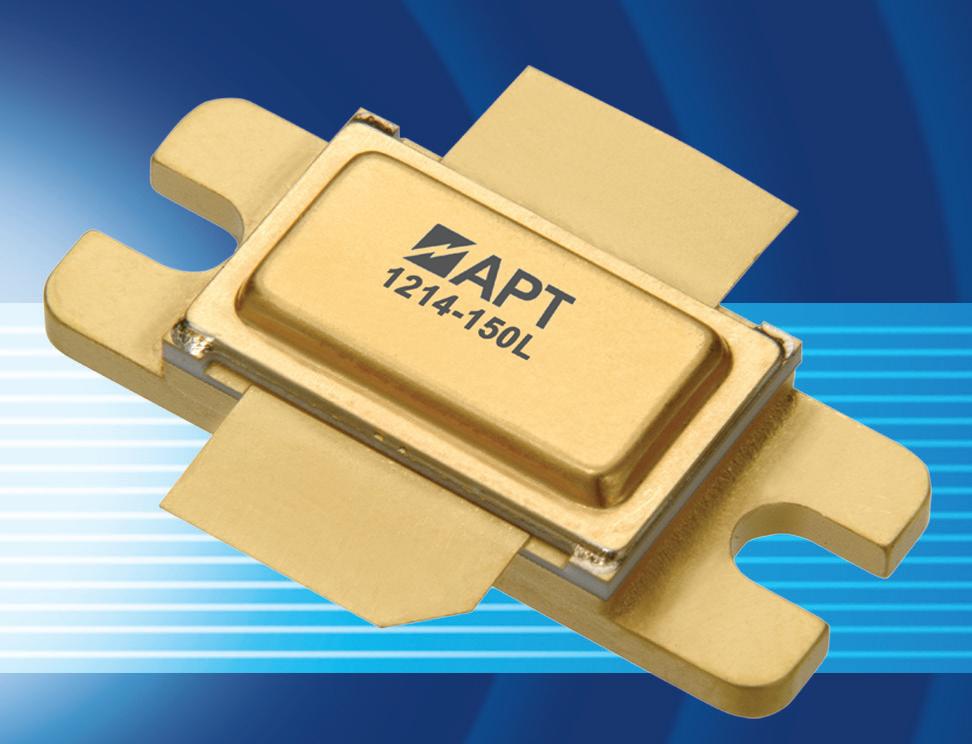

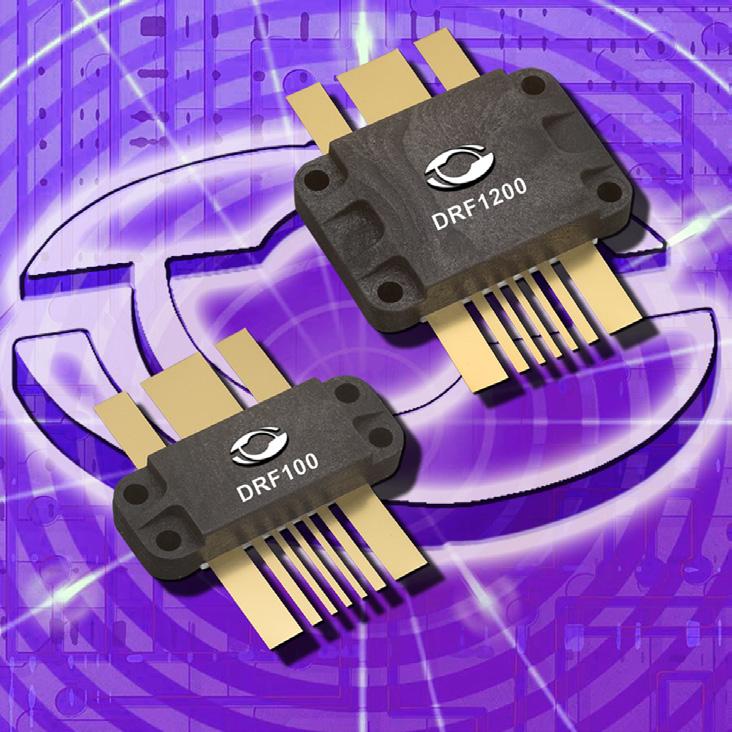

Высокочастотные транзисторы Microsemi

Компания Microsemi выпускает СВЧ-транзисторы как по биполярной технологии, так и полевые транзисторы по технологиям VDMOS и LDMOS. Выпускаемые транзисторы охватывают диапазон частот от 1МГц до 3,5ГГц и диапазон напряжений от нескольких вольт до 300В. Продукция сертифицирована по стандарту ISO 9001, производится согласно военным стандартам и имеет военную приемку. Продукция, выпускаемая компанией, подразделяется на несколько категорий, соответствующих различным применениям и коммерческим нишам:
     • Радиолокационные станции;
     • Авиационная электроника;
     • Связь диапазонов частот HF, VHF, UHF;
     • Телевещание;
     • Радиорелейные средства связи;
     • Широкополосные средства связи;
     • Мощные и маломощные транзисторы общего назначения;
     • "Линейные" транзисторы для работы в классе А;
     • "Линейные" транзисторы для связи;
     • Транзисторы для задания смещения.

• Биполярные СВЧ транзисторы

• Полевые СВЧ транзисторы (VDMOS и LDMOS)
     - Сертификация в соответствии со стандартом ISO 9001:2000
     - Отличная повторяемость изделий от партии к партии
     - Транзисторы изготавливаются на основе Si, GaAs, SiC и GaN
     - Спроектированы для работы в непрерывном и импульсном режимах
     - Стандартные герметичные корпуса, выводы с золотым покрытием

Усилительные модули Microsemi для мощных радаров L- и S-диапазонов

Серия современных усилителей мощности для работы в мощных импульсных радарах L- (1200–1400 МГц) и S- (2700–3100 МГц, 3100–3400 МГц) диапазонов. Вся серия модулей разработана для усовершенствования систем: снижения занимаемого на плате места, уменьшения сложности и сроков разработки систем. Использование модулей дает возможность обойтись без дополнительной настройки или сложного согласования импедансов.
     - «Plug-and-play» инсталляция
     - Выходная мощность 550, 700 или 800 Вт
     - КПД коллекторной цепи более 50%
     - Режим усиления: класс С
     - Высокая надежность и повторяемость характеристик

Модули Microsemi (драйвер + ВЧ MOSFET)

Модули предназначены для использования в радиочастотных высоковольтных генераторах класса С, D и E с рабочими частотами от 2 до 50МГц. Драйвера широко используются для генерации плазмы, возбуждения CO^₂-лазеров, в импульсных усилителях мощности, импульсных генераторах, ультразвуковых преобразователях и оптикоакустических модуляторах. До недавнего времени использование МОП-транзисторов на радиочастотах было затруднено влиянием значительной ёмкости затвора. Данные модули способны работать на высоких частотах и управлять высокочастотными транзисторами с входной ёмкостью более 3нФ и напряжением питания 15В на частоте 15МГц.
     - Малое искажение входного импульса
     - Возможность управления МОП транзисторами с входной ёмкостью 3нФ
     - Ток стока до 13А
     - Высокое значение допустимого отклонения рассогласования нагрузки
     - Высокая термостойкость

PIN-диоды Microsemi

PIN-диоды применяются для управления уровнем и/или фазой СВЧ-сигналов, коммутации ВЧ- и СВЧ-мощности в линиях передач, для защиты радиотехнической аппаратуры от случайных СВЧ-импульсов, для стабилизации СВЧ-мощности, а также в аттенюаторах ВЧ-диапазона. В этих сферах PIN-диоды практически не имеют конкурентов, а из-за фактической невозможности их совмещения на чипе с другими элементами не вытесняются и интегральными схемами. Для производства данных компонентов компания Microsemi использует собственные запатентованные корпуса серий CoolPack, ThinKey, Slugger и GigaMite, отличающихся высокой надежностью, малым весом и низким тепловым сопротивлением.

• Ограничительные PIN-диоды

• Малосигнальные PIN-диоды
     - Рабочая частота от 5 до 24 ГГц
     - Напряжение пробоя от 70 до 250 В

• Мощные PIN-диоды
     - Рабочая частота от 0,25 до 4 ГГц
     - Напряжение пробоя от 100 до 2000 В

• Смесители на диодах Шоттки

• Варакторы
     - Максимальное рабочее напряжение 60 В
     - Диапазон рабочих частот от 1 МГц до 18 ГГц
     - Использование собственных запатентованных корпусов для поверхностного монтажа MMSM и EPSM, отличающихся низкой индуктивностью выводов (менее 0,2 нГн) и малой паразитной емкостью (0,06 пФ)

Пассивные СВЧ-компоненты American Technical Ceramics

Пассивные СВЧ-компоненты компании ATC превосходят по рабочим характеристикам большинство мировых и отечественных аналогов. При производстве осуществляется жесткий контроль качества, а вся продукция сертифицирована по индустриальным и военным стандартам.

• Мощные резисторы для ВЧ/СВЧ цепей
     - Основные применения: разветвители/объединители, мощные усилители, ВЧ усилители с прямой связью, ВЧ-генераторы, системы отображения магнитного резонанса, вентили и циркуляторы
     - Стандартные номиналы сопротивления: 50 Ом и 100 Ом
     - Низкая паразитная ёмкость
     - Типичное значение ТКС менее 150 ppm/°C
     - Диапазон рабочих частот от 0 до 18 ГГц
     - Диапазон рабочих температур от -55° до +150°C
     - Оконечные нагрузки (терминаторы): типичное значение КСВН от 1,05:1 до 1,20:1

• Намоточные чип-индуктивности
     - Сверхнизкое значение эквивалентного последовательного сопротивления
     - Стандартные размеры корпусов от 0402 до 1206
     - Диапазон значений индуктивностей от 1 нГн до 15000 нГн
     - Температурный коэффициент индуктивности от 25 до 125 ppm/°C во всем диапазоне рабочих температур от -40°C до +125°C
     - Высокие добротность и частота саморезонанса

• Многослойные высокодобротные ВЧ конденсаторы
     - Высокая добротность
     - Прочная конструкция
     - Типичное значение ТКЕ 90 ppm/°C

• Однослойные конденсаторы
     - Для устройств с рабочими частотами до 100 ГГц
     -  Диапазон емкостей от 0,04 до 10000 пФ
     - Большой выбор диэлектриков с различными значениями диэлектрической постоянной от 14 до 25000
     - Сверхвысокая добротность
     - Максимальное рабочее напряжение 100 В

• Сверхширокополосные конденсаторы

     - Диапазон рабочих частот от 16 кГц до 40 ГГц
     - Типичные вносимые потери менее 0,5 дБ
     - Температурный коэффициент: ±15% (от -55°C до +125°C)
     - Равномерная АЧХ
     - Высокая повторяемость устройств в серии

• Широкополосные конденсаторы
     - Диапазон рабочих частот от 160 кГц до 16 ГГц
     - Низкие вносимые потери
     - Минимальные потери на отражение вплоть до 16 ГГц
     - Прочная керамическая конструкция

• Конденсаторы для работы в миллиметровом диапазоне
     - Очень высокая частота саморезонанса
     - Минимальные вносимые потери

Радиолокационные маяки Semtech СВЧ диапазона

Радиолокационные маяки-ответчики компании Semtech обладают самым маленьким весом и габаритами среди всех аналогов, предлагаемых в настоящее время на рынке. Минимальное энергопотребление гарантирует непрерывную работу в течение 24 часов (в режиме приема). Устройства данной серии представляют собой выгодное по стоимости решение для потребителей, нуждающихся в эффективных маяках, способных работать в жестких условиях окружающей среди и не влияющих при этом на свободу передвижения.
     - Минимальное энергопотребление
     - Малый вес и габариты
     - Диапазон рабочих температур от -40°C до +65°C
     - Рабочие частоты: приёмника (от 8,8 до 9,8 ГГц), передатчика (9,31 ГГц)
     - Выходная мощность передатчика 7 Вт

Волноводные СВЧ модули и компоненты Microsemi

Компания Microsemi имеет значительный опыт и технологические возможности для обеспечения необходимого качества при изготовлении волноводных изделий с рабочими частотами до 110 ГГц.

• Трансиверы на диодах Ганна с фиксированными рабочими частотами (10,525 ГГц, 24,125 ГГц или 35,5 ГГц)

• Трансиверы на диодах Ганна с регулируемым напряжением питания

• Генераторы на диодах Ганна с фиксированными рабочими частотами (10,525 ГГц, 24,125 ГГц или 35,5 ГГц)

• Генераторы на диодах Ганна с регулируемым напряжением питания

• Миниатюрные ферритовые изоляторы

• СВЧ-детекторы

• СВЧ-модуляторы

     III. СИЛОВАЯ ЭЛЕКТРОНИКА

Несколько семейств силовых полупроводниковых быстродействующих транзисторов и диодов (MOSFET, FREDFET, IGBT), а также модулей, изготавливаемых на их основе, от компании Microsemi подвергаются постоянной модернизации с целью удовлетворения возрастающих потребностей, возникающих при проектировании силовых устройств. Так, например, компанией Microsemi недавно введена серия силовых модулей со встроенными карбидокремниевыми диодами. Также из всей силовой продукции выделяются мощные прецизионные усилители Cirrus Logic (APEX) и трансформаторы компании PCA, соответствующие требованиям современных промышленных стандартов.

Силовые полупроводниковые устройства Semtech

Дискретные полупроводниковые компоненты и полупроводниковые сборки в различных конфигурациях предназначены для использования в жестких условиях окружающей среды и изготавливаются с применением герметичных малогабаритных корпусов для сквозного и SMD монтажа. Доступны высоковольтные и сильноточные одно- и многофазные устройства. Основные области применения — источники питания, базовые станции, управление моторами, различное медицинское оборудование.

• Выпрямительные диоды (до 10 кВ)

• Однофазные двухполупериодные мосты

• Высоковольтные диодные сборки

• Стабилитроны (диоды Зенера)

• TVS–диоды (супрессоры)

• Однополупериодные сильноточные сборки (до 150 А)

• Трехфазные двухполупериодные мосты

• Однофазные со средней точкой и двухполупериодные мосты

• Высоковольтные конденсаторы

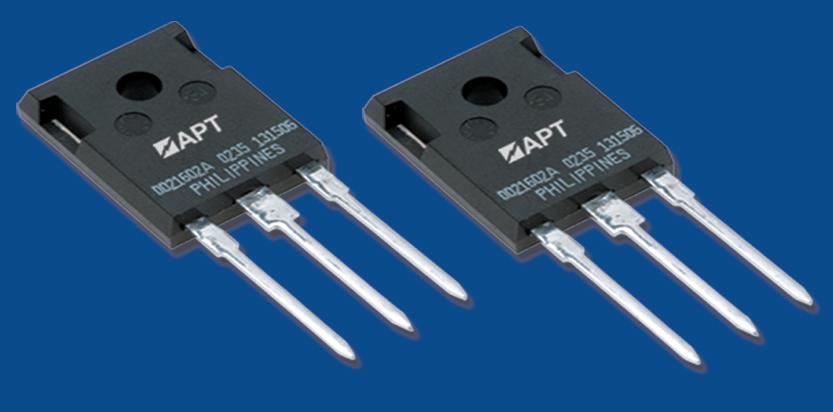

Силовые транзисторы и диоды Microsemi

Компания Microsemi разрабатывает и производит высококачественные силовые транзисторы и диоды для преобразования, управления и усиления мощности. Постоянное расширение данной линейки продукции основано на стремлении к повышению эффективности и энергосбережения готовых устройств.

• Полевые транзисторы семейства MOS5 (MOSFET, FREDFET)
     - Для построения эффективных, надежных импульсных источников питания
     - Применение низкоомной алюминиевой структуры затвора для увеличения скорости переключения
     - Малое внутреннее сопротивление затвора

• Полевые транзисторы семейства MOS7 (MOSFET, FREDFET)
     - Для использования в импульсных источниках питания с целью повышения удельной мощности и эффективности работы
     - Низкое значение сопротивления в открытом состоянии
     - Малый заряд затвора
     - Малые динамические потери и потери проводимости
     - Высокое значение напряжения пробоя затвора
     - Устойчивость к воздействию внешних факторов

• Полевые транзисторы семейства MOS8 (MOSFET, FREDFET, IGBT, FREDFET со сверхбыстрым восстановлением)
     - Для работы в схемах с «жестким» и «мягким» переключением на высоких частотах и напряжениях при мощности более 500 Вт
     - Низкая стоимость вследствие использования оптимизированного технологического процесса
     - Низкое сопротивление сток-исток в открытом состоянии гарантирует низкие статические потери
     - Малый заряд затвора обеспечивает более высокие частоты коммутации и низкие динамические потери
     - Низкий шум при переключении, низкий уровень индуктивных и излучаемых помех позволяют использовать упрощенные схемы фильтрации в источниках питания

• Высоковольтные «линейные» транзисторы
     - Для использования в усилительном режиме работы
     - Широкая область безопасной работы на постоянном токе
     - Высокое значение рассеиваемой мощности

• Биполярные транзисторы с изолированным затвором (IGBT) семейств MOS7, MOS8, Thunderbolt, Fast и Field Stop
     - Для высококачественных решений в широком диапазоне напряжений и мощностей
     - Диапазон рабочих частот от нескольких до 100 кГц
     - Высокое быстродействие

• Кремниевые диоды с быстрым восстановлением (FRED)
     - Рабочие напряжения от 300 до 1200 В
     - Максимальная температура перехода 175°C
     - Низкий заряд обратного восстановления
     - Использование технологии платинного легирования понижает уровень тока утечки

• Кремниевые диоды Шоттки
     - Номинальное значение рабочего напряжения 200 В
     - Малое прямое напряжение (менее 1 В)
     - Низкие потери проводимости в импульсных применениях
     - Широкий диапазон номинальных мощностей

• Диоды Шоттки на основе карбида кремния (SiC)
     - Номинальные значения рабочего напряжения 600 и 1200 В
     - Широкий диапазон рабочего тока

Силовые модули Microsemi

Компанией Microsemi производится широкая номенклатура стандартных силовых полупроводниковых модулей, а также заказных специализированных силовых модулей, разрабатываемых по индивидуальному заказу. Силовые модули используются в различных применениях, также как и дискретные компоненты, и имеют следующие достоинства и преимущества:
     - Высокая плотность мощности
     - Простота развязки
     - Минимизация тепловых сопротивлений
     - Улучшенная помехозащищенность
     - Сортировка кристаллов
     - Интегрированный драйвер затвора
     - Повторяемость параметров продукции
     - Высокая надёжность
     - Максимальное рабочее напряжение 1700 В

• Стандартные силовые модули
     - Соответствуют промышленным стандартам
     - Доступны модули для построения всех самых распространенных топологий ключевых схем
     - Производство основано на использовании кристаллов IGBT и MOSFET всех технологий (MOS5, MOS7, Coolmos, MOS8) и силовых диодов (FRED и SiC) компании Microsemi
     - Использование стандартных промышленных корпусов

• Силовые модули специального назначения
     - Проектируются согласно требованиям заказчика
     - Силовые модули могут включать в состав различные кристаллы, в том числе и других производителей

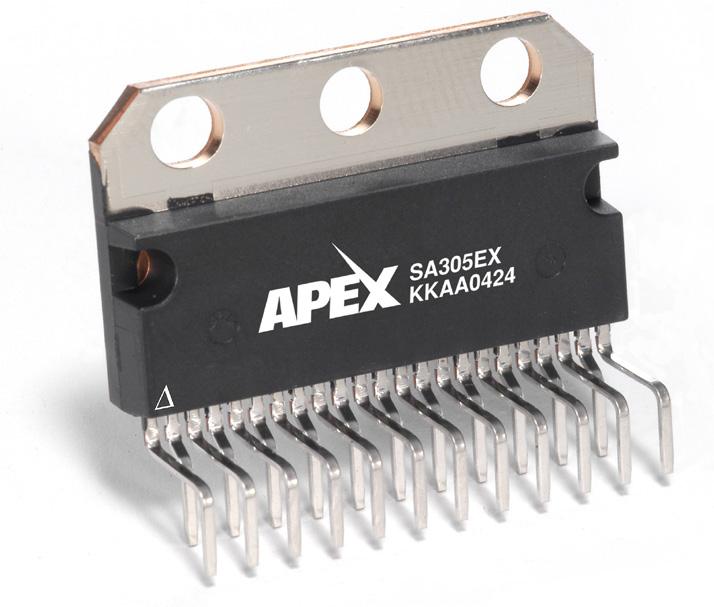

Мощные усилители APEX

Мощные усилители от компании Cirrus Logic нашли основное применение в приводах электро- и пьезодвигателей, электростатических преобразователях, программируемых источниках питания, высоковольтных драйверах, устройствах отклонения электронных лучей. Потребителям предоставляется возможность выбора между гибридным исполнением в корпусе и без корпуса (более дешевым) и монолитным (интегральным). Продукция соответствует военному стандарту MIL-PRF-38534 класса Н.

• Мощные операционные усилители
     - Высокая линейность — работа в классе A-B
     - Широкий диапазон напряжения питания
     - Высокая экономичность — малый ток покоя
     - Высокое быстродействие
     - Температурный диапазон от -55°C до +125°C
     - Использование изолированного корпуса

• Мощные ШИМ-усилители
     - Работа от однополярного источника питания
     - Широкий диапазон напряжений питания
     - Высокое значение выходного тока
     - Управление ограничением тока
     - Высокая надежность — три схемы защиты
     - Максимальная рабочая частота 500 кГц

• Прецизионные усилители
     - Высокая мощность
     - Высокая скорость нарастания выходного сигнала

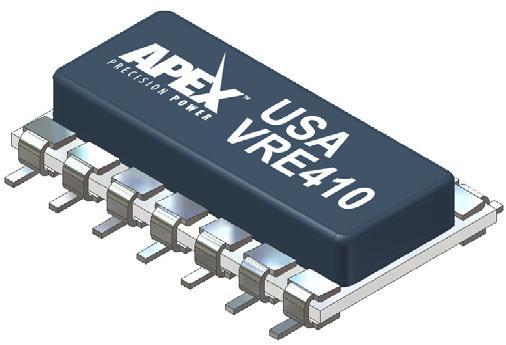

• Прецизионные источники опорного напряжения
     - Постоянного тока
     - Тока синусоидальной формы

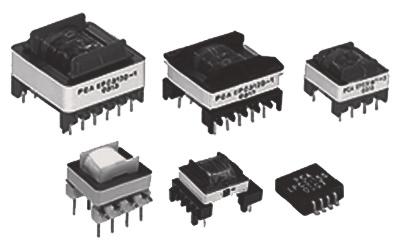

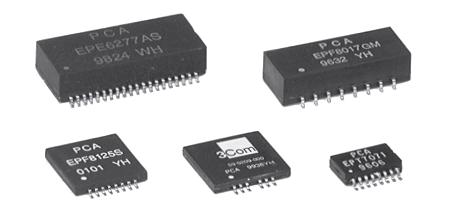

Трансформаторы PCA Electronics

Линия магнитных компонентов для промышленных применений компании PCA Electronics обширна: множество моделей мощных входных/выходных катушек индуктивности, дросселей и трансформаторов. Для применений, требующих высоких изоляционных параметров, компания РСА Electronics предлагает продукты с высокой изоляцией до 10 кВ и рабочим током до 60 А, при этом используя различные типы сердечников, проводов и изоляционных материалов.

• Токочувствительные трансформаторы

• Импульсные трансформаторы

• Сетевые трансформаторы

• Трансформаторы для фотовспышек

• Силовые трансформаторы

• Радиочастотные широкополосные трансформаторы

• Мощные входные/выходные катушки индуктивности

• Дроссели для силовых цепей постоянного и переменного тока
     - Высокие рабочие частоты трансформаторов и катушек индуктивностей (до 1 МГц)
     - Огромная база решений, облегчающих разработку (включая SPICE-модели)
     - 100%-ное тестирование компонентов
     - Полный диапазон климатических испытаний
     - Соответствие стандарту качества ISO 9001
     - Основное назначение: медицинское и промышленное оборудование
     - Использование общепринятых материалов согласно UL 94V-0
     - Степень изоляции соответствует классу B стандарта UL 1446

     IV. УПРАВЛЕНИЕ ПИТАНИЕМ. ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ

В данной рубрике сосредоточены высокотехнологичные решения в области систем управления электропитанием от ведущих мировых производителей. Вся продукция от типовых ИС до модульных силовых схем,способна удовлетворить любым запросам разработчиков электронных изделий. Это одна из наиболее востребованных линеек продукции, предлагаемой компанией КВЕСТ. Большинство семейств компонентов, поставляемых уже не первый год, производится компаниями Semtech и Microsemi. Традиционные импульсные DC/DC контроллеры/преобразователи, драйверы светодиодов, контроллеры заряда аккумуляторов, ШИМ-контроллеры, линейные стабилизаторы, контроллеры и инверторы для CCFL и т.д. используют запатентованные технологии производства и позволяют добиться превосходных рабочих характеристик. Новинки данного класса продукции — специализированные модули драйверов от компании Microsemi для управления питанием светодиодной осветительной аппаратуры, широкая линейка высококачественных преобразователей промышленного применения GAIA Converter и изолирующие DC/DC преобразователи PCA Electronics.

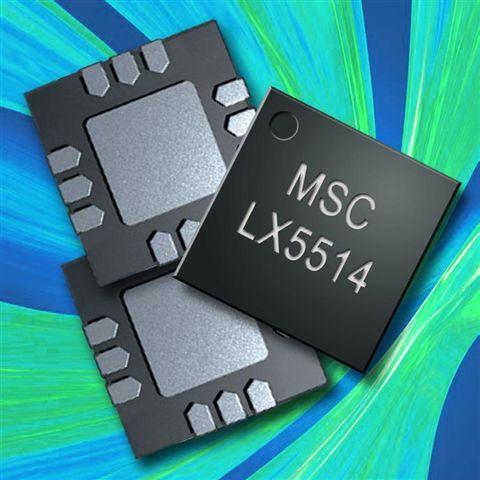

Драйверы светодиодов Microsemi и Semtech

Новое семейство LED драйверов компании Microsemi отличается превосходными рабочими характеристиками и предназначено для применения в LCD телевизорах, ноутбуках и в других устройствах с дисплеями. Использование собственной архитектуры DAZL гарантирует суперконтрастную регулировку яркости.
Компания Semtech представляет широкую линейку драйверов светодиодов, отличающихся высокой эффективностью, малыми габаритами, точной регулировкой выходного тока и малым значением выходного шума.

• Драйверы (повышающие контроллеры) Microsemi
     - Погрешность установки выходного тока не более 2%
     - Максимальный выходной ток 350 мА
     - Максимальное количество светодиодов — 120 в строке
     - Использование собственной технологии регулировки яркости PureBLACK

• Модули драйверов Microsemi для 3,5 и 7 дюймовых светодиодных дисплеев
     - От 3 до 6 строк с программируемым выходным током (25 или 50 мА) с шагом (1 или 5 мА)
     - Широкий диапазон напряжения питания от 4,75 до 28 В

• Повышающие драйверы Semtech с индуктивным накопительным элементом

• Драйверы Semtech на переключаемых конденсаторах
     - Применения: телефоны, ноутбуки, КПК, дисплеи цифровых камер, подсветка LCD мониторов
     - Управление белыми или цветными светодиодами в последовательной или параллельной конфигурации (максимальное количество светодиодов 120)
     - Применяются совместно с MOSFET транзисторами
     - Количество светодиодов ограничивается максимальной выходной мощностью применяемого транзистора (встроенного или внешнего)
     - Максимальный выходной ток 2 А
     - Высокий КПД более 90%
     - I2C интерфейс
     - Высокая степень интеграции, малые размеры корпусов


Модули драйверов Microsemi для осветительной аппаратуры

Модули драйверов Microsemi предназначены для управления светодиодным освещением в различных серийных промышленных применениях. Конструктивно модули драйверов выполнены в прочном пластиковом корпусе, соответствующем классу защиты от проникновения твёрдых предметов и воды IP66, и запитываются от электрической сети переменного тока (от 90 до 305 В).
     - Максимальная выходная мощность 34 Вт
     - Выходное напряжение 48 В
     - Управление одной строкой светодиодов

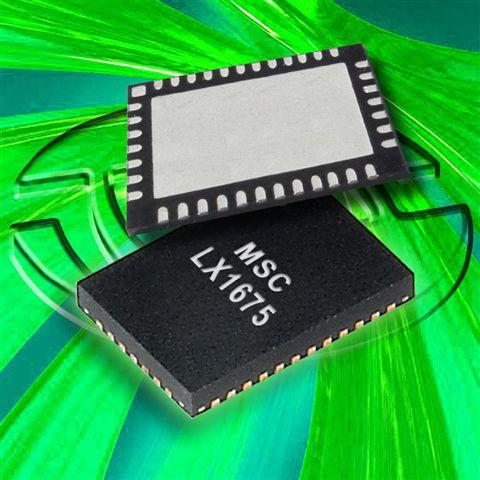

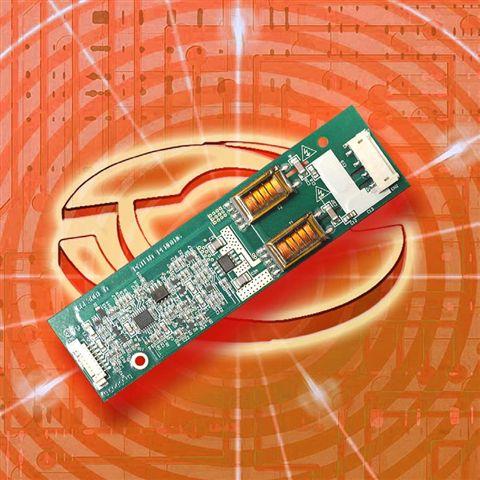

Контроллеры и инверторы Microsemi для CCFL

Компания Microsemi выпускает как интегральные схемы (CCFL-контроллеры) для построения инверторов питания люминесцентных ламп подсветки, так и модули (CCFL-инверторы), являющиеся законченными устройствами и предназначенные для наиболее типичных применений. Ключевой особенностью контроллеров и инверторов является использование запатентованных технологий: RangeMAX (для цифровой регулировки яркости в широких пределах), Direct Drive (для получения малых размеров м высокого КПД) и PanelMatch (для управления выходным током).

• Контроллеры CCFL
     - Для управления одной или несколькими лампами
     - Широкий диапазон регулировки яркости
     - Возможность внешней синхронизации
     - Наличие защиты при повреждении лампы
     - Возможность работы в различных схемах инверторов: в нерезонансной с ШИМ-управлением, мостовой резонансной, в генераторе Ройера

• Инверторы CCFL
     - Для управления одной или несколькими лампами
     - Высокий КПД
     - Плавная регулировка яркости от 0 до 100%
     - Использование запатентованного способа зажигания лампы
     - Минимальное количество внешних компонентов

Контроллеры заряда Semtech и Microsemi литий-ионных аккумуляторов

Контроллеры заряда компаний Semtech и Microsemi предназначены для построения полнофункционального узла заряда Li-ion, Li-Polymer, NiCd и NiMH аккумуляторных батарей для устройств с автономным питанием. Данные микросхемы отличаются наличием точной регулировки напряжения и тока заряда, блокировки обратного тока, индикации режимов работы, а также защиты от повышенной температуры. Зарядка аккумуляторов может осуществляться либо от сети, либо посредством USB порта. Критерием прекращения заряда является достижение либо минимального предварительно заданного тока, либо максимального времени заряда.
     - Высокая степень интеграции, малые размеры корпусов
     - Автоматическая подзарядка батареи (при необходимости)
     - Наличие защиты от короткого замыкания
     - Малое падение напряжения
     - Использование компактного корпуса MLPQ со встроенным радиатором для пассивного охлаждения компонента
     - Режим ожидания с малым током потребления минимизирует утечку тока батареи
     - Максимальный ток заряда 2 А

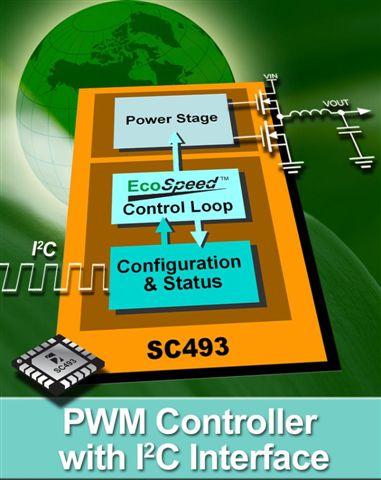

ШИМ-контроллеры Semtech для источников с гальванической развязкой

ШИМ-контроллеры с двумя противофазными выходами компании Semtech отличаются малым энергопотреблением и высокой скоростью работы, что делает их использование привлекательным при производстве компактных автономных блоков питания. Контроллеры могут быть сконфигурированы для работы в двух режимах: токовом и по напряжению. Работа в режиме по напряжению позволяет быстро компенсировать помехи на линии и делает ненужным наличие датчика тока. Токовый режим работы улучшает динамические характеристики обратной связи и упрощает проблемы, связанные с насыщением трансформатора в мостовой и двухтактной топологии.
     - Максимальная регулируемая частота преобразования 1 МГц
     - Максимальный коэффициент заполнения импульсов 95%
     - Встроенная схема вольтодобавки для управления затворами ключевых транзисторов
     - Все топологии импульсных преобразователей напряжения: понижающая, повышающая, инвертирующая, обратноходовая, прямоходовая, SEPIC

Импульсные DC/DC контроллеры/преобразователи Microsemi

Постоянно растущее семейство импульсных DC/DC преобразователей компании Microsemi включает в свой состав компоненты с входным напряжением до 40 В и выходным током до 40 А. Данная линейка продукции состоит как из преобразователей со встроенными полевыми транзисторами, так и из контроллеров, использующих внешний мощный транзистор и способных работать с частотой переключения до 2 МГц: с синхронным выпрямлением, с несинхронным выпрямлением, со встроенным LDO-стабилизатором.

• Понижающие импульсные DC/DC преобразователи

• Повышающие импульсные DC/DC преобразователи

• Контроллеры импульсных DC/DC преобразователей (с одним или несколькими выходами)
     - Фиксированная (до 1 МГц) либо регулируемая (до 2 МГц) частота переключения
     - Диапазон входных напряжений от 3 до 40 В
     - Наличие защиты от повышенного/пониженного напряжения и защиты от сверхтоков

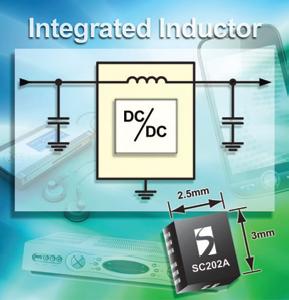

Импульсные DC/DC контроллеры/преобразователи Semtech

Компания Semtech представляет широкий спектр высококачественных импульсных DC/DC компонентов как со встроенным, так и с внешним ключевым элементом. Повышающие и понижающие преобразователи имеют широкий диапазон входных напряжений от 2,7 В до 40 В и отличаются высоким значением КПД до 96%, а также способностью работать при частотах переключения до 4 МГц. Отдельно стоит отметить новое семейство EcoSpeed, построенное в отличие от остальных на основе запатентованной архитектуры AOT, позволяющей добиться быстрой переходной характеристики и высокого КПД, практически не зависящего от нагрузки.
     - Максимальный выходной ток 15 А
     - Возможность программируемого запуска
     - Высокий КПД
     - Малый уровень выходного шума
     - Наличие режимов энергосбережения
     - Миниатюрные корпуса для поверхностного монтажа

• Понижающие импульсные DC/DC преобразователи с синхронным выпрямлением и несинхронным выпрямлением

• Контроллеры понижающих DC/DC преобразователей (с 1 или 2 выходами)

• Контроллеры/преобразователи для питания DDR памяти
     - Наличие вариантов со встроенным LDO регулятором

• Повышающие импульсные DC/DC преобразователи

• Контроллеры повышающих DC/DC преобразователей (с 1 или 2 выходами)

• Инвертирующие повышающие/понижающие контроллеры

• Комбинированные преобразователи/контроллеры
     - Понижающий преобразователь (1 или 2) + LDO стабилизатор (1 или 2)

Линейные стабилизаторы Semtech

Стабилизаторы с низким падением напряжения компании Semtech отличаются высокой точностью установки выходного напряжения (от 1 до 3,5%), поставляются в различных корпусах и имеют дополнительные функции, такие как температурная защита, ограничение тока, режим отключения для минимизации энергопотребления. Стабилизаторы выпускаются с фиксированным или с регулируемым выходным напряжением, при этом диапазон входных напряжений от 1,25 до 16 В.
     - Максимальный выходной ток 10 А
     - Минимальное падение напряжения 75 мВ

• Стабилизаторы положительного напряжения

• С низким падением напряжения

• Сдвоенные стабилизаторы с программным сбросом

• С разрешающим входом

• С низким выходным шумом

• Стабилизаторы с управлением по интерфейсу I2C

• Стабилизаторы с двумя выходными каналами

• Контроллеры LDO стабилизаторов

Драйверы Semtech для MOSFET транзисторов

Драйверы полевых транзисторов предназначены для управления внешними мощными полевыми транзисторами и находят применение в высокоэффективных источниках питания, DC/DC преобразователях с высоким выходным током, в системах управления соленоидами и электромоторами.
     - Малые значения времени спада и нарастания управляющего сигнала
     - Высокий пиковый ток управления до 7,5 А
     - Небольшая величина задержки сигнала
     - Адаптивное управление «мертвой зоной»
     - Малый ток в режиме покоя менее 10 мкА
     - Защита от превышения напряжения
     - Защита от перегрева

• Драйверы нижнего ключа

• Драйверы верхнего и нижнего ключей

Безиндуктивные (на переключаемых конденсаторах) преобразователи Semtech

Безиндуктивные преобразователи (на переключаемых конденсаторах) Semtech Corporation отличаются от аналогичных безиндуктивных преобразователей других производителей высоким значением КПД, малыми габаритами, низким уровнем выходного шума, а также точной регулировкой выходного тока. В настоящее время компанией Semtech выпускаются безиндуктивные преобразователи двух типов: со стабилизацией по току и со стабилизацией по напряжению.
– Максимальный выходной ток 400 мА
– Максимальная частота преобразования — 650 кГц
– Диапазон входных напряжений от 1,8 до 6,5 В
– Защита от перегрева, от короткого замыкания и превышения выходного тока

Контроллеры горячего подключения Semtech

Компания Semtech поставляет серию контроллеров для «горячего» подключения устройств. Контроллеры «горячего» подключения представляют собой драйверы «нижнего» полевого транзистора, оптимизированные для систем с напряжением питания -48 В.
     - Наличие активной схемы ограничения тока
     - Контроль начального тока, защита от переходных и аварийных токов, от повышенного и пониженного напряжений

Преобразователи напряжения промышленного применения GAIA Converter

Преобразователи для промышленных применений компании GAIA Converter обеспечивают компромисс между стоимостью и эксплуатационными характеристиками при выборе подходящего изделия. Данная категория преобразователей делится на две группы: со стандартным входным диапазоном напряжений (с соотношением 2:1) и с расширенным диапазоном напряжений (с соотношением 4:1).
     - Диапазон рабочих температур: от -40°C до +95°C
     - Надежная герметизация
     - Дополнительная опция: наличие варианта исполнения с гальванической изоляцией до 3кВ постоянного напряжения

• Изолированные DC/DC преобразователи
     - Мощность от 4 до 100 Вт
     - Диапазон входных напряжений от 4 до 140 В
     - Одно, два или три значения выходного напряжения
     - Максимальный КПД: до 89%

• Входные модули с подавлением переходных процессов
     - Подавление переходных процессов согласно стандартам EN50155, IEC 571, RIA 12
     - Подавление скачков постоянного напряжения согласно стандартам EN 61000-4-5, EN 50155 и RIA 12
     - КПД: 98%
     - Мощность от 4 до 50 Вт

Изолирующие DC/DC преобразователи напряжения PCA Electronics

Новая серия 500 мВт изолированных DC/DC преобразователей напряжения PCA Electronics с нерегулируемым выходным напряжением для коммерческого и медицинского применений. Эти DC/DC преобразователи напряжения отличаются напряжением изоляции 3000 или 4000 В, высоким КПД (80-88%), малыми габаритами и возможностью дистанционного включения/отключения.
     - Наличие на входе фильтра для уменьшения пульсаций входного тока
     - Входы управления совместимы с логикой ТТЛ
     - Погрешность выходного напряжение не более 3%
     - Способность работать на повышенных частотах переключения
     - Степень изоляции соответствует классу B стандарта UL 1446
     - Малый ток потребления (2,5 мА без нагрузки)

Токочувствительные резисторы Caddock Electronics с малым сопротивлением

Компания Caddock Electronics предлагает разработчикам электронных схем широкий спектр токочувствительных резисторов и резисторных сборок, рассчитанных на различную мощность, с сопротивлением от 0,005 Ом.

• Прецизионные резисторы
     - Для применения в устройствах контроля
     - Минимальное значение сопротивления 5 мОм
     - Безиндуктивный дизайн
     - Высокая стабильность

• Прецизионные резисторные сборки
     - Монолитная конструкция со стандартизированным шагом выводов
     - 12 стандартных моделей
     - Погрешность сопротивления от 0,05 до 0,25%

Источники опорного напряжения Semtech

Источники опорного напряжения (ИОН) компании Semtech отличаются от аналогичных изделий других производителей долговременной стабильностью рабочих характеристик и низким уровнем шума. ИОН применяются в схемах прецизионных источников стабилизированного питания совместно с АЦП, ЦАП и т.д.

• ИОН с параллельным включением (стабилитрон)

• ИОН с параллеотным включением с открытым коллектором
     - Выходное напряжение: 1,224; 1,24 или 2,5 В (погрешность установки от 0,25 до 0,5%)
     - Широкий диапазон входных напряжений от 1,24 до 30 В

     V. ИЗМЕРЕНИЕ. СБОР ДАННЫХ. ТЕСТИРОВАНИЕ

Для задач сбора данных предназначено несколько групп интегральных схем и дискретных компонентов. Прежде всего, это семейство аналоговых контроллеров и формирователей сигналов от компании Semtech, обеспечивающих выполнение всех необходимых этапов преобразования измерительной информации. Новыми продуктами среди поставляемых датчиков являются датчики температуры (Semtech) и давления (Microsemi). Также необходимо отметить появление прецизионных источников опорного напряжения от компании Cirrus Logic, обладающих рабочими характеристиками, наилучшими среди аналогов.

Аналоговые контроллеры и датчики Semtech

Ключевой особенностью данных микросхем является использование собственной технологии ZoomingADC. Технология ZoomingADC была разработана на основе многолетнего опыта и знаний в области построения аналогово-цифровых измерительных схем для промышленных применений. Она включает в себя все этапы преобразования сигнала, необходимые для работы с мостовыми датчиками. Это компенсация низкой чувствительности датчика с помощью усилителя с программно изменяемым коэффициентом усиления и компенсация смещения датчика по постоянному току на всем пути прохождения сигнала. Все параметры каждого блока программируются раздельно. В зависимости от конкретной задачи, разработчик может включить или выключить любой из блоков, а также выбрать оптимальное сочетание параметров: время преобразования, разрядность АЦП и энергопотребление. Основное применение - системы сбора данных.

• Цифровые датчики температуры
     - Возможность использования одного внутреннего и подключения до трех внешних датчиков
     - Двухпроводной SMBus/I2C интерфейс связи
     - Два выходных температурных диапазона: от: 0°C до +127°C и от -40°C до +140°C с разрешением 0,125°C
     - Программируемые: скорость преобразования для оптимизации энергопотребления и пороги сигнализации при достижении заданных температур

• Преобразователи измерительных сигналов
     - Встроенный АЦП с разрядностью 16 бит и программируемой частотой дискретизации
     - Встроенный усилитель с программируемым коэффициентом от 0,1 до 1000
     - Малое энергопотребление
     - Входной сигнал дифференциальный или одиночный
     - Возможность непосредственного подключения измерительного моста Уитстона

• Аналоговые микроконтроллеры
     - Процессорное ядро CoolRISC
     - Периферия: усилитель с программируемым коэффициентом (от 0,5 до 1000), АЦП (до 16 бит), ЦАП (до 16 бит), до 12 мультиплексорных входов, flash-память (22 Кб) и RAM-память (520 байт).
     - Малое энергопотребление: 300 мкА/1MIPS (при напряжении питания от 2,4 до 5,5 В)

• Аналоговые таймеры для устройств с батарейным питанием
     - Применение: управление слаботочным двигателем, различные детекторы
     - Рабочий диапазон напряжений: от 0,9 до 2 В
     - Сохранение рабочих характеристик до 0,6 В
     - Широкий температурный диапазон: от -40 до +85°С

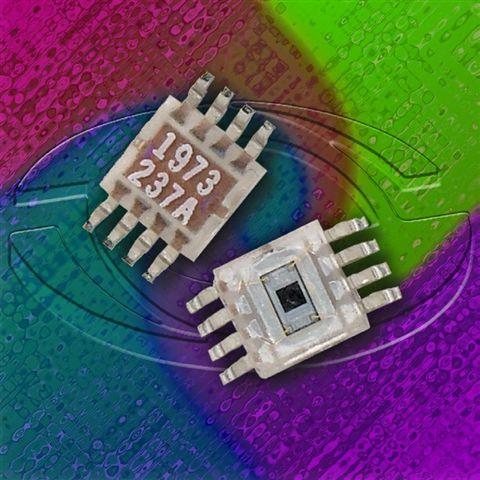

Датчики света Microsemi

Датчики света компании Microsemi, изготовленные на основе запатентованной технологии Best Eye™, отличаются узкой спектральной чувствительностью, близкой к спектральной характеристике человеческого глаза. Основное назначение датчиков освещенности или видимого света с узкой спектральной характеристикой - это автоматическое управление освещением и яркостью подсветки в дисплеях.
     - Высокая чувствительность со спектральной характеристикой близкой к человеческому глазу
     - Прекрасная линейность во всем диапазоне освещенности
     - Низкое изменение чувствительности в зависимости от разных источников света
     - Встроенная схема подавления темнового тока
     - Встроенный усилитель фототока
     - Не требуется применения оптических фильтров
     - Доступны компоненты со встроенным 12-битным АЦП и цифровым интерфейсом I2C, а также микросхемы для подсветки цветных дисплеев, объединяющие в одном корпусе три датчика (красный, зеленый и синий)
     - Напряжение питания датчиков от 2В до 5,5 В
     - Температурный диапазон от -40°C до +85°C

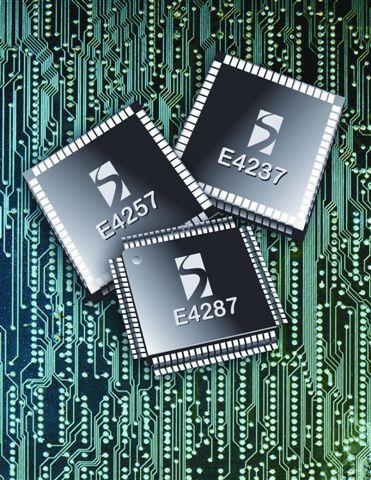

Автоматическое испытательное оборудование Semtech

Инновационные высокоинтегрированные компоненты компании Semtech, содержащие в себе: драйвер, компаратор, управляемую нагрузку, а также устройства измерения параметров, высокоинтегрированные ЦАПы (до 64-х на одном кристалле), компенсаторы сдвига фаз и распределители тактового сигнала. Основные применения - тестирование памяти, распределение сигналов, логические тестеры, тестеры смешанных сигналов.

• Оборудование автоматического тестирования (ATE)

• ЦАП

• Устройства измерения параметров (PMUs)

• Устройства временного выравнивания сигналов

• Высокоскоростная эмиттерно-связная логика

• Распределители тактового сигнала

Прецизионные резисторы Caddock Electronics

Используются в качестве опорных резисторов, образцовых и эталонных сопротивлений, прецизионных шунтов в ответственных цепях измерительной аппаратуры. Отличаются высокой стабильностью параметров при эксплуатации.

• Высоковольтные прецизионные резисторы, в том числе с низким температурным коэффициентом
     - Температурный коэффициент 10 ppm/°C при рабочих температурах от -40 до +85°C
     - Максимальное значение рабочего напряжения 49 кВ
     - Погрешность сопротивления 0,1%
     - Использование проверенной технологии изготовления «Tetrinox» для получения уникальной комбинации низкого температурного коэффициента и стабильных рабочих характеристик на высоком напряжении

• Ультрапрецизионные делители напряжения
     - Диапазон значений коэффициентов деления от 10:1 до 10000:1
     - Номинальные значения температурных коэффициентов от 5 до 25 ppm/°C при температурах от -55 до +125°C
     - Максимальное входное напряжение 20 кВ

• Прецизионные и ультрапрецизионные дискретные резисторы
     - Низкие температурные коэффициенты от 5 до 20 ppm/°C
     - Погрешность сопротивления от 0,01 до 1%
     - Широкий диапазон сопротивлений от 30 Ом до 125 МОм

• Прецизионные и ультрапрецизионные резисторные сборки
     - Низкие температурные коэффициенты от 2 до 100 ppm/°C
     - Стабильность значений сопротивлений: изменение на 0,01% при работе с полной нагрузкой в течение 2000 часов
     - Диапазон сопротивлений от 0,5 Ом до 50 МОм

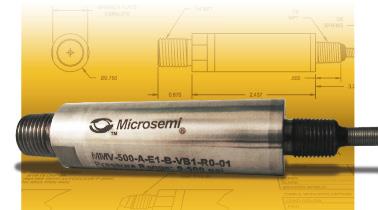

Датчик давления Microsemi

Высокотемпературный высокостабильный датчик давления, предназначенный для использования на нефтяных месторождениях, при геофизических исследованиях, а также в различных дозаторах. Изготавливается в герметичном стальном корпусе и обладает превосходной температурной стабильностью.
     - Рабочий диапазон номинальных значений измеряемых давлений 0,7МПа до 100МПа
     - Максимальная рабочая температура 200°C
     - Погрешность измерения не более 0,2%
     - Дополнительная опция: наличие выхода резистивного термосопротивления для контроля рабочей температуры датчика
     - Встроенный демпфер

Линии задержки PCA Elecrtonics

• Активные линии задержки
     - Количество выходных линий от 1 до 5
     - Совместимость с логикой ТТЛ
     - Напряжение питания 5 В
     - Диапазон рабочих температур от 0 до 70°C
     - Диапазон времени задержки от 5 до 1000 нс

• Пассивные линии задержки
     - Диапазон времени задержки от 0,5 до 2000 нс
     - Корпуса для поверхностного и сквозного монтажа

• Программируемые линии задержки
     - Погрешность времени задержки ±2 нс
     - Совместимость с логикой ТТЛ

• Генераторы длительности импульсов
     - Точное значение длительности импульса на выходе
     - Быстрое время нарастания и спада импульса

Прецизионные источники опорного напряжения APEX

Семейство источников опорного напряжения компании Cirrus Logic отличается использованием собственной технологии производства APEX Precision Power для обеспечения рабочих характеристик, наилучших среди аналогов. Компоненты данного семейства имеют низкую начальную погрешность выходного напряжения, низкий температурный дрейф и малый уровень выходного шума. В настоящее время для коммерческого и промышленного применения доступны 25 моделей. Для применения ИОН в военной или аэрокосмической промышленности компоненты подвергаются дополнительным тестам на воздействие жестких условий окружающей среды.

• С одним выходом

• Сдвоенные
     - Положительные (от 2,5 до 10 В) и отрицательные выходные напряжения (-5 и -10 В)
     - Погрешность установки выходного напряжения от 0,2 до 1,6 мВ
     - У сдвоенных источников разница между положительным и отрицательным выходными напряжениями не превышает 0,5 мВ во всем диапазоне рабочих температур
     - Изготавливаются на основе диодов Зенера
     - Малый уровень шума: не более 6 мкВ

• Источники опорного напряжения синусоидальной формы
     - Высокая точность (+7,071 Vrms ±0.5%) и стабильность (10 ppm/1000 часов)
     - Малое амплитудное искажение 0.1% Thd при f = 3300 Гц
     - Применение: высокоточные сервопривода, тестовое обрудование

      VI. ЭЛЕКТРОСТАТИЧЕСКАЯ И ЭЛЕКТРОМАГНИТНАЯ ЗАЩИТА

Компании Semtech и Microsemi являются традиционными лидерами в производстве устройств защиты низковольтных цепей от электростатических разрядов, наносекундных импульсов, от переходных процессов в кабеле, от радиопомех и других возможных повреждающих причин электромагнитной природы. Все устройства защиты удовлетворяют требованиям международных стандартов безопасности, таким, как IEC, ETSI, Bellcore 1089 и FCC часть 68. Широкий ассортимент предлагаемой продукции в дискретном и интегральном исполнении гарантирует наличие необходимого компонента для решения самых сложных задач обеспечения защиты цепей передачи данных.

Микросхемы защиты Semtech

Компания Semtech производит устройства защиты низковольтных цепей от электростатических разрядов (ESD), от наносекундных импульсов (EFT) и от импульсов большой энергии от разрядов на кабель (CDE), от радиопомех (RFI) и других повреждающих причин электромагнитной природы. Устройства защиты обладают низким фиксирующим напряжением, низкой ёмкостью и низким током утечки. Все устройства защиты удовлетворяют требованиям международных стандартов безопасности, таким как IEC, ETSI, Bellcore 1089, FCC часть 68.

Защита от коротких импульсов удовлетворяет промышленным требованиям и соответствует стандартам IEC:
     - 61000-4-2 (ESD) ±15кВ (воздух) ±8 кВ (контакт), соответствует ГОСТ Р 51317.4.2-99;
     - 61000-4-4 (EFT) 40A (5/50 нс), соответствует ГОСТ Р 51317.4.4-99;
     - 61000-4-5 (грозовая помеха), соответствует ГОСТ Р 51317.4.5-99;

Устройства защиты компании Semtech обладают следующими преимуществами:
     - Работа в цепях с пониженным напряжением питания (до 2,5 В)
     - Сверхнизкая ёмкость менее 1пФ позволят использовать для защиты высокоскоростных интерфейсов до 3ГГц
     - Широкий выбор корпусов поверхностного монтажа
     - Высокая степень интеграции, защита нескольких линий: меньшее количество корпусов, меньшая себестоимость.
     - Защита от ESD и EMI (электромагнитные помехи) в одном корпусе

• Устройства защиты от электростатических разрядов (ESD)
     - Диапазон рабочих напряжений от 2,8 до 70 В

• Фильтры для защиты от ESD и EMI
     - Защита от 2 до 8 линий при помощи LC и RC фильтра

• Устройства с низкой ёмкостью

• Мощные устройства защиты (для защиты от разрядов молнии)

• Низковольтные устройства защиты (для схем с рабочим напряжением менее 5В)

Матрицы TVS диодов Microsemi

Компания Microsemi предлагает более 20 семейств матриц TVS диодов, предназначенных для защиты цепей от электростатических разрядов, разрядов молний и импульсов, возникающих при переключениях индуктивной нагрузки. Большинство компонентов рассчитано на защиту цепей от импульсов с параметрами 300 Вт, 8/20 мкс, некоторые семейства способны выдержать воздействие до 600 Вт, 10/1000 мкс.

– Наличие низкоёмкостных компонентов для защиты высокоскоростных цепей
– Защита до 8 линий данных при помощи одной микросхемы

Дискретные защитные TVS-диоды Semtech и Microsemi

Номенклатура дискретных защитных TVS-диодов компаний Semtech и Microsemi очень большая, поэтому для поиска нужного Вам компонента рекомендуем обращаться к электронному каталогу продукции на нашем сайте.

     VII. БЕСПРОВОДНАЯ СВЯЗЬ. ТЕЛЕКОММУНИКАЦИИ И СЕТИ ПЕРЕДАЧИ ДАННЫХ

Продукция данного класса устройств позволяет организовать надежное функционирование проводных и беспроводных сетей передачи данных. Использование трансиверов ISM диапазона и WiMAX сетей компании Semtech обеспечивает реализацию систем дистанционного измерения, управления и контроля. Применение WLAN усилителей мощности от Microsemi позволяет получить качественную радиосвязь в рабочих пределах сетевых точек доступа, а использование технологии PoE — организовать питание точек доступа путем использования стандартного Ethernet кабеля. Среди новинок выделяются мультиплексоры/демультиплексоры для сетей 40/100 Гбайт/с, обладающие малым значением джиттера, и широкополосные малошумящие усилители от компании Semtech с высокой линейностью.

RF трансиверы Semtech ISM-диапазона и WiMAX сетей

Компания Semtech является производителем микросхем ближней радиосвязи для персональных сетей и автоматизации зданий. Посредством этих устройств может передаваться как голос, так и любые цифровые данные и команды. Все компоненты предназначены для систем с батарейным питанием и выгодно отличаются минимальным энергопотреблением, высокой степенью интеграции устройств на кристалле и универсальностью.

• ISM приёмники

• ISM передатчики

• ISM трансиверы
     - Диапазон рабочих частот от 290 до 1000 МГц
     - Малое энергопотребление не более 33 мА в режиме передачи
     - Высокий бюджет радиоканала до 137 дБ
     - Программирование конфигурации
     - Использование FSK, GFSK, MSK, GMSK, OOK и ASK модуляции
     - Максимальная скорость передачи данных 600 Кбайт/с
     - Доступность отладочных модулей на базе RF микросхем
     - Контроль (CRC) и шифрование данных (AES-128)

• WiMAX трансиверы

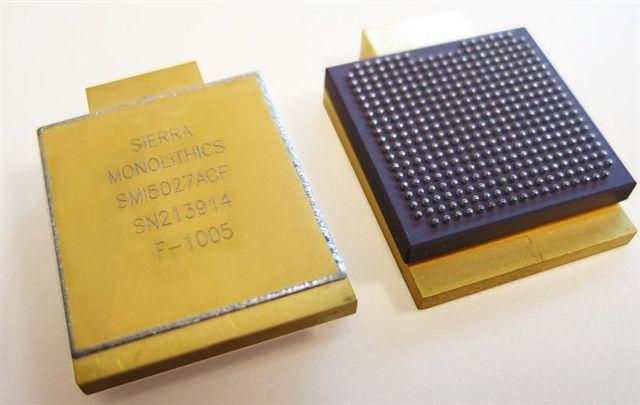

     - Два диапазона рабочих частот: 2300-2700 МГц и 3300-3900 МГц (SMI7030); 1100-2000 МГц и 2300-3900 МГц (SMI7335)
     - Скорость передачи данных более 30 Мбайт/с
     - Высокий бюджет радиоканала 144 дБ
     - Выходная мощность до 28 дБм

Широкополосные малошумящие усилители Semtech

Одно-, двух- и трёхканальные широкополосные малошумящие усилители компании Semtech предназначены для использования в широком диапазоне рабочих частот от 40МГц до 2,5ГГц. Отличительной особенностью представленных широкополосных усилителей является малое энергопотребление и высокая линейность параметров сигнала: OIP2 (выходные интермодуляционные искажения 2-го порядка) 57 дБм и OIP3 (выходные интермодуляционные искажения 3-го порядка) 22 дБм.
     - Несимметричный вход, три дифференциальных выхода
     - Программируемый коэффициент усиления для каждого канала: 6, 12 или 18дБ
     - Входной импеданс 75Ом, выходной дифференциальный импеданс 100Ом
     - Энергопотребление 130 мА (при использовании одного канала)
     - Встроенная защита от ESD
     - Корпусное исполнение: MLPQ-16, 4х4мм

Мультиплексоры/демультиплексоры Semtech для сетей 40/100 Гбайт/с

Семейство устройств Telecom&Datacom компании Semtech, состоящее из мультиплексоров и демультиплексоров для сетей 40/100 Гбайт/с, предназначено для использования в телекоммуникационном оборудовании и сетях передачи данных. Исключительной особенностью данных ИС является сверхнизкое значение джиттера.

• Мультиплексоры
     - Интегрированный умножитель тактовой частоты
     - Интегрированный модуль дифференциального квадратурного кодирования со сдвигом фаз (DQPSK)
     - Количество входов 10 или 16, выходов 1, 2 или 4

• Демультиплексоры
     - Интегрированный умножитель тактовой частоты
     - Интегрированный модуль дифференциального квадратурного декодирования со сдвигом фаз (DQPSK)
     - Количество входов 1, 2 или 4, выходов 10 или 16

Усилители мощности Microsemi для WLAN сетей

Семейство усилителей мощности (УМ) предназначено для применений в беспроводных сетях WLAN стандартов 802.11a/b/g, FCC U-NII, HiperLAN2. УМ обладают высокой линейностью, низким потреблением мощности, требуют однополярный источник питания (3-5В) и являются высоконадежными устройствами, что идеально подходит для приложений с батарейным питанием, например: PDA, смартфонов и ноутбуков. Изготавливаются УМ по усовершенствованной технологии InGaP HBT (биполярный транзистор с InGaP/GaAs гетеропереходом) и представляют собой монолитные СВЧ интегральные схемы (MMIC). УМ включают в себя: активное смещение, согласование по входу и выходу, требуют минимум внешних компонентов и обладают малыми размерами. Также большинство УМ Microsemi имеют интегрированный детектор мощности.
     - Работа в широком диапазоне температур от -40 до +85ºC
     - Коэффициент усиления мощности от 16 до 34дБ
     - Диапазон рабочих частот от 2,3 до 5,9ГГц

Коммуникационные микросхемы Semtech для SONET/SDH

Революционные компоненты для SONET/SDH сетей, обеспечивающие управление синхронизацией и общую производительность сетей. Данная продукция состоит из двух семейств микросхем для телекоммуникаций «SETS» и «JAM PLL», которые насчитывают порядка десяти микросхем различного технического уровня и назначения. Использование микросхем двух семейств (SETS и JAM PLL) обеспечивает законченное решение для линейных карт. Компоненты соответствуют требованиям стандартов Telcordia GR-253 (ОС-3 и ОС-12), ITU-IT G.813/G.812 (STM-1 и STM-4), ETSI EN300-462-7/EN302-084 (STM-16).

• Семейство SETS (Synchronous Equipment Timing Source)
     - Управление синхронизацией в современных оптических телекоммуникационных сетях
     - Позволяет заменить дорогостоящую систему, состоящую из нескольких микросхем, однокристальным решение

• Семейство JAM PLL (Jitter Attenuating, Multiplying Phase Locked Loop)
     - Предназначено для устранения джиттера в высокоскоростных оптических линейных картах
     - Гарантирует низкий джиттер генераторов согласно стандарту OC-12/STM

Электромагнитные компоненты PCA Electronics для телекоммуникаций и сетей передачи данных

Компания PCA Electronics выпускает большой ассортимент электромагнитных компонентов для применений в телекоммуникациях и локальных вычислительных сетях (LAN). Для задач, требующих высоких изоляционных параметров, предлагаются продукты с высокой изоляцией до 10 кВ и рабочим током 60 А, при этом используя различные типы сердечников, проводов и изоляционных материалов.
     - Высокие рабочие частоты трансформаторов и катушек индуктивностей (до 500 кГц)
     - Огромная база решений, облегчающих разработку (включая SPICE-модели)
     - 100%-ное тестирование компонентов
     - Полный диапазон климатических испытаний
     - Военная и аэрокосмическая приемка
     - Сертификация по стандарту качества ISO 9001
     - Различное корпусное исполнение

• Компоненты для сетей Ethernet
     - Дискретные трансформаторы/фильтры
     - Интегрированные модули (интерфейсные, фильтрующие, магнитные)
     - Компоненты технологий VoIP
     - Компоненты технологий PoE

• Компоненты для домашних сетей
     - Дискретные трансформаторы/фильтры
     - Интегрированные модули (трансформатор + разъем RJ-45 + светодиоды)

• Компоненты для сетей передачи данных Token Ring
     - Фильтры
     - Согласующие трансформаторы
     - Интегрированные модули (приёмопередатчики)

• Развязывающие трансформаторы для сетей ISDN-S и ISDN-U, T1/E1/CEPT ISDN, T3/DS3/E3/STS-1
     - Напряжение изоляции до 3000 В
     - Соответствие требованиям стандартов UL 1459, UL 1950, EN 60950
     - Возможность использования в жестких условиях окружающей среды

• Трансформаторы и фильтры верхних и нижних частот для сетей xDSL
     - Корпусное исполнение: SMD и для сквозного монтажа
     - Напряжение изоляции от 1500 В
     - Минимальные вносимые потери и потери на отражение

ИС Cirrus Logic для Ethernet

Интегральные Ethernet компоненты от компании Cirrus Logic предназначены для использования в бюджетных телекоммуникационных устройствах, отвечающих современным требованиям. Интегральное исполнение позволяет отказаться от применения дорогих внешних компонентов. ИС отличаются наличием встроенной RAM памяти, 10Base-T фильтров на входе/выходе и интерфейса ISA шины.

• Ethernet контроллер
     - Соответствие требованиям стандарта IEEE 802.3 Ethernet
     - Наличие множества программных драйверов для работы с ИС
     - ИС изготовлены на основе собственной запатентованной архитектуры PacketPage
     - Полнодуплексное функционирование
     - Порт AUI для подключения к сетям 10Base-2, 10Base-5 и 10Base-F
     - Светодиодная индикация передачи данных
     - Типовое энергопотребление 90 мА
     - Наличие режимов энергосбережения

• ИС физического уровня
     - Для реализации физического уровня сетей связи 100Base-X and 10Base-T согласно стандарту IEEE 802.3
     - Изготавливаются на основе КМОП технологии
     - Использование адаптивного эквалайзера для уменьшения уровня шума и перекрестных помех при приеме позволяет увеличить дальность свыше 160 м
     - Малый джиттер передатчика: менее 400 пс
     - Низкий уровень шума в режиме передачи для уменьшения электромагнитного излучения
     - Малое энергопотребление 135мА

Микросхемы Microsemi для организации питания через сеть Ethernet

Компания Microsemi предлагает широкий спектр компонентов и устройств, позволяющих осуществлять питание терминальных Ethernet-устройств по структурированной кабельной системе согласно стандарту 802.3af PoE (Power over Ethernet). Напряжение 48 В постоянного тока мощностью 15,4 Вт подается с оконечного (Endspan) или промежуточного (Midspan) устройства на питаемое устройство, например, на IP-телефон, по витым парам кабелей категории 5, 5е или 6. Для защиты оборудования, не поддерживающего технологию 802.3af, используется специальный метод аутентификации, который предусматривает подачу питающего напряжения только после того, как устройство на другом конце линии не подтвердит, что оно действительно совместимо с технологией 802.3af.

• Семейство Midspan устройств, выпускаемых под торговой маркой PowerDsine
     - Применения: для организации питания IP телефонов, WiMAX и WLAN точек доступа, камер видеонаблюдения и т. д.
     - Простая «plug and play» инсталляция
     - Максимальная выходная мощность 60 Вт
     - Максимальное количество портов (питаемых устройств): 24
     - Использование в сетях со скоростями передачи данных 10/100/1000 Мбайт/с

• Сплиттеры и защитные заглушки для подключения обычного терминального оборудования
     - Выходное напряжение 5, 12 или 18В

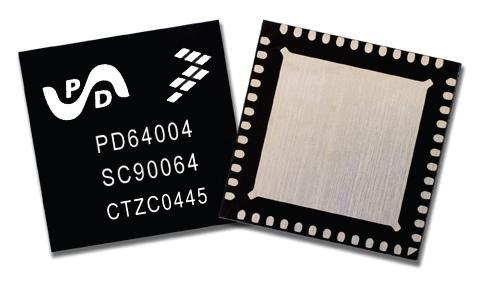

• PoE ИС управления питанием
     - Возможность организации питания до 12 независимых каналов
     - Возможность увеличения количества портов до 48 путем использования архитектуры ведущий/ведомый
     - Функция отключения переменного и постоянного напряжения
     - Функция длительного мониторинга тока, потребляемого портом
     - Защита каждого порта от воздействия ESD и повышенной температуры
     - Программируемая защита от перегрузки по току
     - Максимальная выходная мощность одного порта 50 Вт
     - Интерфейс I2C

• PoE контроллеры
     - Максимальное количество портов: 96
     - Максимальный выходной ток одного порта 1200 мА
     - Интерфейсы связи: I2C и UART
     - Длительный мониторинг состояния портов
     - Индикация работы всей системы
     - Возможность установки приоритета питания для каждого порта

• PoE модули
     - По выводам и габаритам совпадает со стандартными модулями DIMM
     - Максимальное количество портов: 24
     - Возможность увеличения количества портов до 96 путем использования архитектуры ведущий/ведомый
     - Функция отключения переменного и постоянного напряжения

     VIII .ЦИФРОВЫЕ МИКРОСХЕМЫ И МОДУЛИ

Данный класс продукции состоит в основном из новинок, ранее не поставляемых Компанией КВЕСТ. Во-первых, это микросхемы памяти DRAM и твердотельные устройства хранения информации от мирового лидера компании Apacer. Производство Apacer основано на использовании самых передовых технологий и высоконадежных комплектующих, а готовая продукция подвергается наиболее всесторонней проверке в данной отрасли и отличается наличием пожизненной гарантии. Во-вторых, новые компоненты от Semtech — контроллеры резистивных и емкостных сенсорных экранов, отличающиеся высокой точностью и малыми габаритами, и получившие широкое распространение в различных портативных применениях.

Контроллеры Semtech резистивных и ёмкостных сенсорных экранов

Контроллеры резистивных и ёмкостных сенсорных экранов компании Semtech могут найти применение в системах диспетчерской связи, домофонах, охранных системах, медицинских приборах и других портативных устройствах, где из соображений надёжности, эстетичности или улучшения потребительских свойств возникает необходимость отказаться от использования механических кнопок.

• Контроллеры ёмкостных сенсорных экранов
     - Наличие 8 и 12 канальных микросхем
     - Встроенные LED драйверы с индивидуальным управлением интенсивностью свечения (линейным или логарифмическим)
     - Диапазон чувствительности приближения до 10 см
     - Толщина покрывающего материала может достигать 5 мм
     - Сверхнизкое энергопотребление
     - Цифровой интерфейс I2C
     - Для реализации сенсорных кнопок, слайдеров, устройств сенсорного управления Touch Wheel

• Контроллеры резистивных сенсорных экранов
     - Сверхмалое энергопотребление: 23 мкА при напряжении питания 1,8 В
     - Защита от воздействия 15 кВ электростатического разряда
     - Внутренний источник опорного напряжения
     - Высокоточный 12-бит АЦП
     - Интегрированный модуль предварительной обработки
     - Четыре программируемых пользователем режимов работы для гибкости применения в различных приложениях
     - Выбираемый режим работы: опрос или прерывание
     - Функция измерения силы касания сенсорного экрана
     - Наличие аппаратного и программного сброса

Преобразователи сигналов DEI

Компания Device Engineering Incorporated (DEI) поставляет серию интерфейсных миткросхем для преобразования дискретных сигналов в цифровые сигналы уровней ТТЛ/КМОП. Все ИС обеспечивают защиту от помех в линиях передачи при грозовых разрядах по стандарту «DO-160C/D level A3». Поэтому эти ИС могут использоваться для защиты цифровых цепей от быстрых переходных процессов в качестве альтернативы специальным TVS-диодам (супрессорам).
     - Тристабильные выходы
     - Термоэлектротренировка изделий
     - Наличие пороговой и гистерезисной схем для повышенной помехозащищенности

Модули памяти DRAM Apacer для промышленных устройств

Разработка модулей DRAM-памяти основана на использовании самых передовых технологий и высоконадежных комплектующих для получения оптимальных рабочих характеристик. Это позволяет производить качественные и производительные модули памяти, интегрируемые в различные платформы. Компания Apacer подвергает 100% тестированию каждую ячейку микросхем всех модулей. Это наиболее всесторонняя проверка в данной отрасли. На каждый модуль DRAM компании Apacer дается пожизненная гарантия, действительная в течение всего времени пользования модулем. Все предлагаемые модули соответствуют требованиям стандарта JEDEC.

• Для промышленных десктопов
     - Скорость передачи данных памяти DDR3 1333 Мбайс/c, DDR2 667 Мбайс/c и DDR 333 Мбайс/c
     - Организация памяти: 8 чипов DRAM памяти в FBGA корпусах у серий DDR3 и DDR2 и в TSOP корпусах у серии DDR
     - Тайминги: 9-9-9 (DDR3), 5-5-5 (DDR2), 2,5-3-3 (DDR)

• Для промышленных ноутбуков
     - Скорость передачи данных памяти DDR3 1333 Мбайс/c и DDR 333 Мбайс/c
     - Организация памяти: 8 чипов DRAM памяти в FBGA корпусах у серии DDR3 и 8 либо 16 чипов у серии DDR
     - Тайминги: 9-9-9 (DDR3), 2,5-3-3 (DDR)

• Для серверов и рабочих станций
     - Скорость передачи данных памяти DDR3 1333 Мбайс/c, DDR2 667 Мбайс/c и DDR 400 Мбайс/c
     - Организация памяти: 4 или 8 чипов DRAM памяти в FBGA корпусах у серий DDR3 и DDR2 и в TSOP корпусах у серии DDR
     - Тайминги: 9-9-9 (DDR3), 5-5-5 (DDR2), 3-3-3 (DDR)

Устройства хранения информации Apacer

Накопители на SSD картах для промышленного применения от компании Apacer Technology предлагаются в качестве замены традиционных накопителей на жестких магнитных дисках и отличаются повышенной надежностью, защищенностью и сроком службы. Apacer выпускает полную линейку устройств хранения большого объема, разработанного для промышленногооборудования: промышленных компьютеров, ноутбуков, кассовых аппаратов, игровых автоматов, медицинских установок, систем мониторинга и транспортировки, телевизионных приставок и т. п.
     - Высокий уровень износоустойчивости
     - Удароустойчив и не подвержен механическим повреждениям
     - Эффективная защита информации
     - Встроенный HW ECC, ускоренный цикл стирания и функция SMART

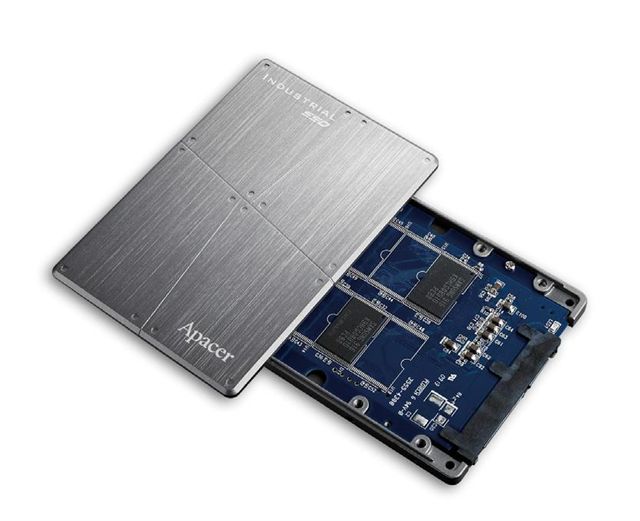

• Серия SATA SSD (Совместимость с интерфейсом SATA)
   • 2,5 дюймовые SATA SSD
   • 1,8 дюймовые SATA SSD
   • Сдвоенные модули (для замены 3,5-дюймовых SATA HDD)
     - Состоит из SSD карты и традиционного 2,5 дюймового жесткого диска
   • SATA модули хранения (2 типа)
     - Разъем интерфейса SATA: 22-выводный (SATA Disk Module I) и 7-выводный (SATA Disk Module II)
     - SATA Disk Module II отличается малыми габаритами (32.5х29.4х8.53 мм)
   • Чип SATA модули
     - Низкопрофильные (высота 6 мм), выполнены в соответствие с DIP форм фактором

• Серия PATA SSD (Совместимость с интерфейсом PATA)
   • 2,5 дюймовые PATA SSD
   • 1,8 дюймовые PATA SSD
   • 2,5 дюймовые AFD мини
   • PATA модули хранения (2 типа)
     - Разъем интерфейса PATA: 40 и 44-выводные IDE
   • Чип PATA модули
     - Выполнены в соответствие с DIP форм фактором

• Серия флэш-карт
   • Промышленные CompactFlash 3 карты
   • Промышленные CompactFlash 4 карты
     - Совместимость со стандартом CFA версии 3.0 (CompactFlash 3) и 4.1 (CompactFlash 4)
     - Устойчивость к ударам и вибрации
     - Малое энергопотребление
   • ATA CF карты
   • CFast карты (стандарт CFast версии 1.0)
   • SD карты (стандарт SD версии 3.0)

• Серия USB SSD
   • Модули UDM 2 (тип А, B, C, D, D LP, E)
     - Совместимость со стандартом USB
     - Поддержка работы под ОС Linux и Windows

Скачать в PDF
