ДВЕ КАТЕГОРИИ ПРОДУКЦИИ GAIA CONVERTER
• Высоконадёжные преобразователи (Hi-Rel) разработаны для эксплуатации в жёстких условиях окружающей среды, например в аэрокосмических, военных и высокотехнологических изделиях. Высоконадежные преобразователи выполнены в металлическом корпусе, залитом компаундом, обеспечивающим высокую теплопроводность в соответствии с военной приёмкой.
• Диапазон рабочих температур: от -40°C до +105°C
• Диапазон температур хранения: от -55°C до +125°C
• Высоконадёжная герметизация
• Термоэлектротренировка изделий
• Функция контроля
• Низкие пульсации выходного напряжения
• Дополнительные опции: исполнение для работы при температуре - 55°С и соответствие требованиям стандарта MIL-STD-883C
• Преобразователи для промышленных применений (Industrial) обеспечивают компромисс между стоимостью и эксплуатационными характеристиками при выборе подходящего изделия. Данная категория преобразователей делится на две группы: со стандартным входным диапазоном напряжений (с соотношением 2:1) и с расширенным диапазоном напряжений (с соотношением 4:1).
• Диапазон рабочих температур: от - 40°C до +95°C
• Диапазон температур хранения: от - 45°C до +105°C
• Надёжная герметизация
• Дополнительная опция: наличие варианта исполнения с гальванической изоляцией до 3кВ постоянного напряжения
Расширенный входной диапазон
Серия с расширенным входным диапазоном спроектирована специально для использования в распределенной системе питания, где важна работа при разных входных напряжениях и при высокой вероятности возникновения переходных процессов. Идеальны для использования на железнодорожном транспорте и в критических промышленных применениях:
• 4,7-16 В
• 9-45 В
• 16-40 В / 16-80 В
• 36-140 В
Стандартный входной диапазон
Серия со стандартным входным диапазоном спроектирована для относительно узкого диапазона изменения входных напряжений. Эта серия представляет наименьшее ценовое предложение для данного уровня мощности:
• 4,5-5,5 В
• 18-36 В
Сравнительная таблица технических параметров высоконадёжных и промышленных преобразователей напряжения:
Hi-Rel (M) | Industrual (I) | |
Входные характеристики: | ||
КПД | 80-87% | 78-84% |
Выходные характеристики: | ||
Точность установки Uвых (при 75% нагрузки) | (+/-) 2% | (+/-) 2% |
Нестабильность Uвых по сети (Ui от мин. до макс.) | (+/-) 0,5% макс | (+/-) 1% макс |
Нестабильность Uвых по нагрузке (от 25% до полной нагрузки) | (+/-) 2% макс | (+/-) 2% макс |
Пульсации выходного напряжения: | ||
для выходных напряжений 3,3 и 5 В | 40 мВ ампл. макс. | 50 мВ ампл. макс. |
для выходного напряжения 12 В | 50 мВ ампл. макс. | 100 мВ ампл. макс. |
для выходных напряжений 15 и 24 В | 60 мВ ампл. макс. | 150 мВ ампл. макс. |
Общие характеристики: | ||
Запуск | мягкий старт | |
Защита | от КЗ, температуры, тока | |
Перезапуск цепи | автоматическое восстановление | |
Напряжение изоляции | 1500 В постоянного тока | |
Сопротивление изоляции | 100 МОм | |
Частота переключений | фиксированная | |
Температура хранения (от / до) | -55°С / +125°С | -40°С / +105°С |
Рабочая температура модулей (от / до) | -40°С / +105°С | -40°С / +95°С |

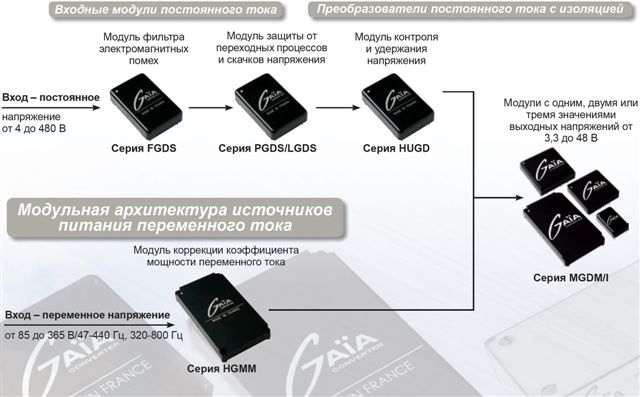

МОДУЛЬНАЯ АРХИТЕКТУРА ИСТОЧНИКОВ ПИТАНИЯ
Модульная архитектура источников питания позволяет реализовать самые сложные задачи, используя широкую номенклатуру стандартных DC/DC- и AC/DC-преобразователей и других вспомогательных модулей. Если вам необходимо разработать сложный источник питания, работающий на несколько нагрузок с повышенными требованиями к надежности и качеству электропитания, то его можно легко спроектировать, применяя модули фирмы GAIA Converter.
Подход, в основе которого лежат так называемые «строительные блоки», сами по себе представляющие завершенные устройства, помогает упростить проектирование и ускорить процесс реализации готового продукта.

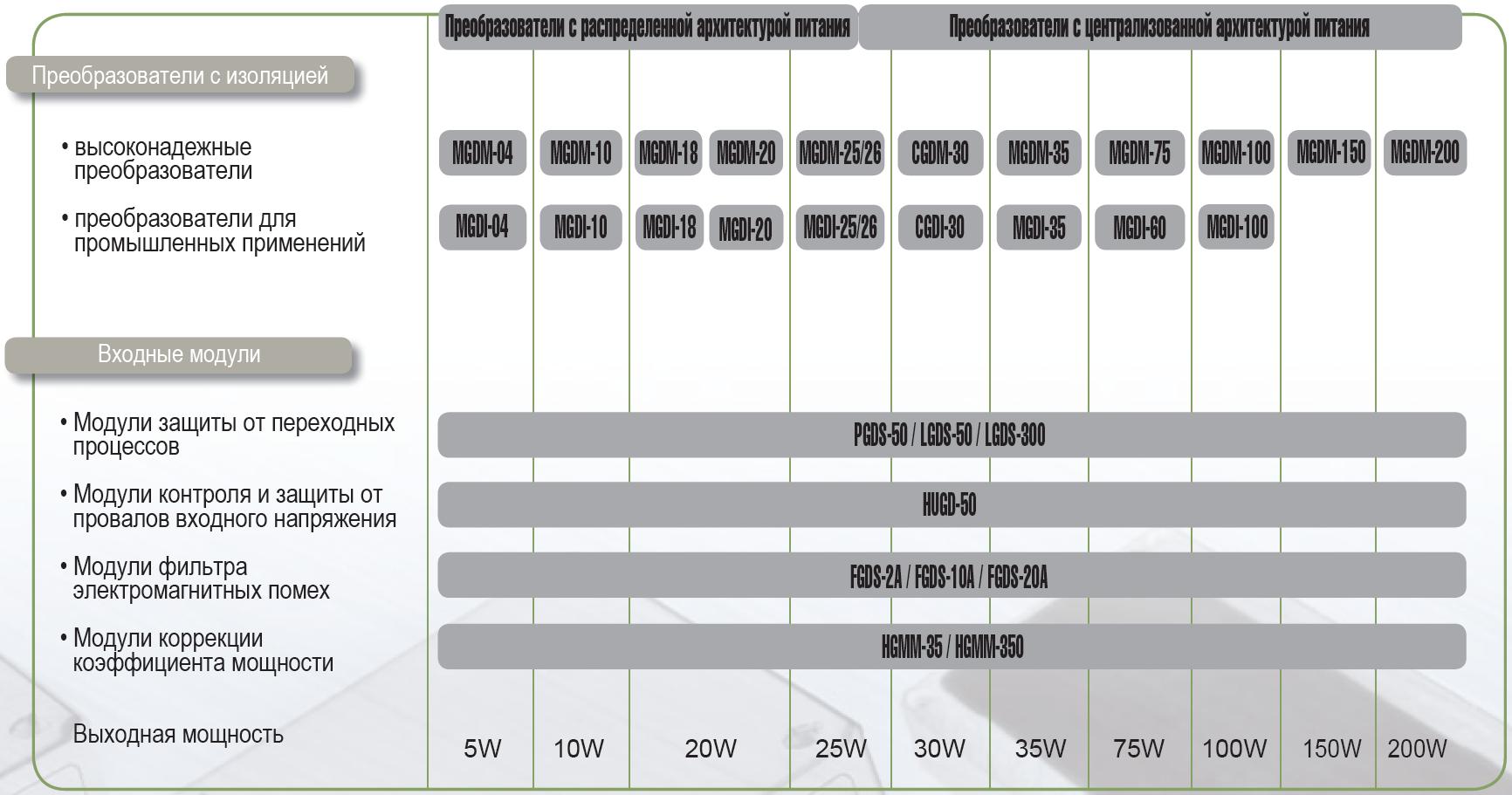

ЛИНЕЙКА ВЫПУСКАЕМОЙ ПРОДУКЦИИ
Линейка продукции компании GAIA Converter содержит более 3500 наименований DC/DC, АC/DC преобразователей и входных модулей, способных удовлетворить различным требованиям потребителей. Они делятся на две категории (преобразователи для промышленных применений и высоконадежные преобразователи), имеют широкий диапазон входных напряжений (от 5 до 480 В) и одно, два или три выходных канала. Входные модули обладают встроенными функциями защиты от переходных процессов, электромагнитных помех, а также могут включать функции защиты от провалов входного напряжения.
GAIA CONVERTER - ВЕДУЩИЙ ПОСТАВЩИК ВЫСОКОНАДЁЖНЫХ МОДУЛЬНЫХ ИСТОЧНИКОВ ПИТАНИЯ
Сегодня компания GAIA Converter это:
• Лидер в сфере производства высоконадёжных устройств
• Самая широкая номенклатура серий производимой продукции мощностью от 4Вт до 350Вт
• Локальные службы поддержки по всему миру
• Сертификат менеджмента качества ISO9001 версии 2008
Компания GAIA Converter была создана в начале 1990-х. С тех пор она добилась значительных успехов на рынке модульных источников питания, предоставляя потребителям широкую номенклатуру продукции. GAIA Converter также является основоположником известной концепции модульной архитектуры питания, упростившей конструкцию комплексных источников питания. Компания GAIA Converter признаётся одним из мировых лидеров в сфере высоконадежных модульных источников питания и имеет более чем 3500 наименований стандартных модулей, используемых при разработке изделий в различных областях промышленности (железнодорожный транспорт, гражданская авиация и военная техника). При разработке силовых модулей GAIA Converter также концентрирует активное внимание на поиске инновационных решений в данной сфере. Чтобы соответствовать современным технологиям и требованиям рынка, инжиниринговой группой компании GAIA Converter ежегодно выпускается более 300 новых компонентов.
GAIA Converter постоянно вкладывает значительные средства в исследования в целях поддержания качества производимой продукции. Инжиниринговая группа GAIA не только разрабатывает продукты с конкурентными преимуществами, но также помогает потребителям решить проблемы, связанные с применением источников питания. При разработке своей продукции GAIA Converter использует:
• Моделирование электрических схем;
• Современные технологии охлаждения;
• Усовершенствованные методы изготовления корпусов;
• Собственные магнитные компоненты и интегральные схемы специального назначения;
• Испытания на воздействие окружающей среды;
• Оценку надёжности.
Навыки и инновационный дух команды разработчиков компании GAIA Converter дополняются использованием вычислительной техники на всех стадиях разработки: моделирование электрических цепей, симуляции механических систем, анализа температурных полей, оценки надежности, компоновки печатных плат и так далее вплоть до контроля над производством. Система автоматизированной разработки (CAE) гарантирует высокую производительность разработки и объединяет весь процесс от создания опытных образцов до выпуска массовой продукции.
GAIA Converter является глобальной компанией, имеющей дочерние компании и местных дистрибьюторов в 25 странах мира. На каждом континенте (Америка, Европа, Азия) GAIA Converter обеспечивает работу своих Центров Коммерческой и Технической поддержки дистрибьюторов и клиентов.
Философия производства GAIA Converter основана на полностью автоматизированных линиях без ручных операций. Автоматизированные линии производства включают в себя последние модели манипуляторов для захвата, транспортировки и установки деталей; автоматические инструменты для монтажа контактов и устройства автоматизированной герметизации корпусов. Активное использование статистических методов управления технологическими процессами гарантируют высокое качество продукции.
Изделия компании GAIA Converter широко используются в аэрокосмической, военной, транспортной и высокотехнологической промышленности:
в аэрокосмической и военной сферах:
• Гражданские самолеты:
- Airbus : A320/A330/A340/A380/A350 XWB
- Boeing : B737NG/B777/B787
- Bombardier : CRJ 100/200/700/900
- Embraer : ERJ 135/140/145/170/190/195
- Dassault : F50/F900/F2000/F7X
- Learjet 60/85, Gulfstream G550/650
• Военные самолеты :
- Истребители: M2000, Rafale, Typhoon, JAS39, Tornado, F-16 Falcon, F/A-22 Raptor, F-35 JSF
- Грузовые : C130 Hercules, C160 Transall, C27J,A400M
- Миссии: Awacs, Nimrod MR4A, P3C Orion
• Гражданские и военные вертолеты:
- Eurocopter: HAP, EC120/135/155/175, NH-90
- AgustaWestland: A109/129, AW139, EH101
- Bell: B206/212, V22, B407/427/430, AH-64
- Sikorsky: S76, S92, UH-60, RAH-66
• Военная техника :
- Танки: Leclerc, Leopard, Puma, Bradley
- Бронемашины : Landwarrior, Humvee, VBCI
- Наземная техника: COMM, MMR, MLS
• Военно-морской флот :
- PAN, SNLE, FREMM Fregate, Aegis Destroyer
• Ракеты, торпеды, беспилотные летательные аппараты:
- Milan, Eryx, Stinger, Crotale, MLRS, Aster, Exocet, Marte, Sea Wolf, Meteor, Taurus KEPD, Stingray
в транспортной сфере:
• Междугородние поезда и локомотивы:
- Alstom : TGV, TGV2N, KTX, ET423, AGV
- Siemens : ICE2, ICE3, ES64, S252
- Ansaldo : ETR400/500, E402, TAF
- Bombardier : AGC, Talent, ICN
- GE Transport : AC6000, Dash
• Городские метро и трамваи:
- Метро: Meteor, MF77, MF2000, M7, Lisboa, NY
- Трамваи и поезда метро: Citadis, Combino, Sirio, Flexity C/E, Icentro, Eurotram
• Подвижной состав:
- LRV : Arlanda, Gatwick, Frankfurt, OrlyVal
- Автобусы/троллейбусы : Civis, Cristalis, Cito, Agora, Ares
• Сигнализирующее оборудование:
- Системы позиционирования, TPWS, ETCS
- ERTMS, Передача видео- сигнала и другой информации, GPS-R
в промышленной сфере:
• Станции электроснабжения и энергоконтроля:
- Производство электроэнергии: VHV, MHV, LV
- Генераторы, теплообменники
• Системы безопасности:
• Системы контроля окружающей среды:
- Системы контроля сейсмоактивности, гидролокация
- Нефтегазодобыча
- Исследования глубин мирового океана
ВЫСОКИЙ УРОВЕНЬ ПРОДУКЦИИ GAIA CONVERTER
Производство компании GAIA Converter сертифицировано на соответствие требованиям стандарта ISO 9000, в том числе его последней версии – ISO 9000 v2008. На этом стандарте основывается получение того качества продукции, которого ожидают клиенты. Успехи GAIA Converter в данной области признаны такими авторитетными организациями, как Underwriters Laboratories (UL).
В то же время качество не должно оставаться на одном и том же уровне, поэтому GAIA Converter непрерывно ведет работу по его улучшению и уделяет особое внимание таким вопросам как:
Совершенствование надёжности изделий:
Для этого GAIA Converter всегда строго придерживается технических требований с применением разнообразных современных теоретических и практических средств обратной связи, включающих:
• анализ нагрузочных режимов: все компоненты подвергаются этому анализу;
• среднее время наработки на отказ: вычисляется согласно методам стандартов MIL-HDBK-217F, RDF 2000, IEC-6280-TR, с учетом сохранения в течение этого времени постоянного качества при действии внешних факторов;
• усиленный анализ нагрузки элементов: для последующего анализа надёжности работы все новые изделия подвергаются циклическим воздействиям повышенных температур и влажности;
• учёт частоты отказов устройств: тщательно анализируется каждый возврат модуля по причине его сбоя во время работы.
Использование статических методов и профилактических мероприятий:
для выпуска высококачественной продукции недостаточно лишь мониторинга модулей на конечной стадии производства. Качество должно быть важным фактором как на этапе разработки, так и во время изготовления. Компания GAIA Converter добилась этого с применением следующих инструментов и методов:
• статистического контроля производственных процессов: применяется для ключевых параметров процесса в течение всего производства. Использование этого метода позволяет быстро выявлять отклонения от конечных целей процесса выпуска. Это позволяет управлять параметрами, значения которых выходят за пределы установленного интервала, что может гарантировать надежность процесса;
• средний выходной уровень дефектности: все произведенные продукты в полном объеме проходят выбраковку. Результаты этой проверки тщательно фиксируются и анализируются;
• статический мониторинг продукции: все параметры продукции фиксируются для постоянного контроля среднестатистического отклонения.
Клиентская проверка качества:
Компания GAIA Converter привлекает клиентов для контроля качества своих изделий, а также независимых экспертов от имени клиентов. Вместе с тем, GAIA Converter сотрудничает с экспертами таких организаций, как Qualifas acting for european aerospace companies, LCIE acting for UL и крупных компаний по производству электроники со всего мира.
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
Центры Технической поддержки GAIA Converter полностью оборудованы и укомплектованы аппаратурой и квалифицированным персоналом для предоставления информационной и технической помощи по решениям задач клиентов, использующих продукты компании GAIA Converter.
В лабораториях Центров Технической Поддержки специалисты по применениям работают с проектами каждого Заказчика индивидуально. Также ими предоставляется широкий выбор компонентно-ориентированных решений для систем питания, которые включают задачи распределенного питания, перераспределения тока, резервирования N +1, терморегулирования, соблюдения техники безопасности, стандартов производительности и многое другое.
Работа по применениям:
• решение технических вопросов с использованием телефона, факса, e-mail или направление их непосредственно через сайт GAIA Converter;
• сопровождение процесса проектирования компонентно-ориентированных решений для систем питания;
• техническая поддержка клиентов с помощью Центров Технической Поддержки.
Служба по работе с клиентами:
• предоставление информации о цене и сроках доставке продукции;
• помощь при выборе наиболее подходящего продукта для решения Вашей задачи;
• возможность выезда к клиентам специалистов по применениям Центров технической поддержки или региональных торговых представителей компании GAIA Converter.
Свяжитесь с представительством компании GAIA Converter в вашем регионе для получения ответов на ваши запросы или сообщите о ваших вопросах через сайт www.gaia-converter.ru.
Официальным представителем GAIA Converter в России является Компания КВЕСТ.
ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

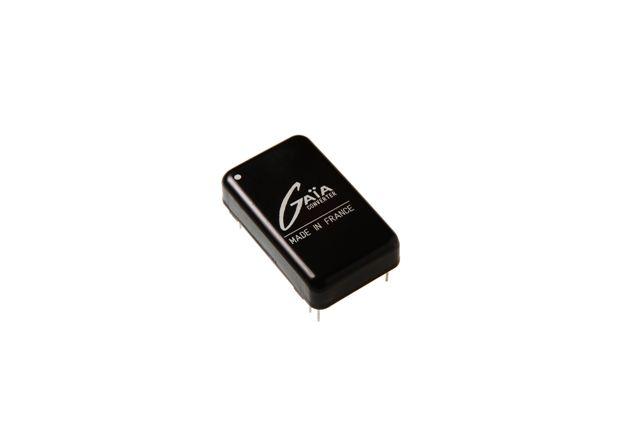

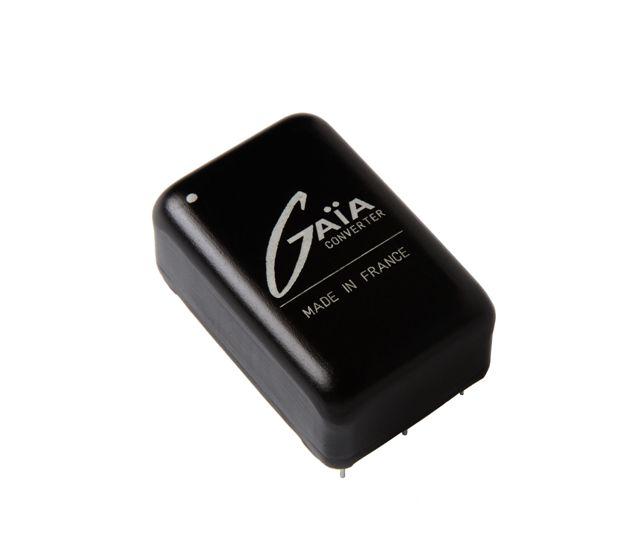

Серии MGDM-04 и MGDI-04 преобразователей напряжения DC/DC мощностью 4 Вт:
• Низкопрофильный корпус (7.5 мм);
• Номинальная мощность: 4 Вт (без падения);
• Максимальный КПД: до 85%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Корпус DIL24, 8 выводов;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серии MGDM-10 и MGDI-10 преобразователей напряжения DC/DC мощностью 10 Вт:
• Низкопрофильный корпус (8 мм);
• Номинальная мощность:10 Вт (без падения);
• Максимальный КПД – до 86%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.

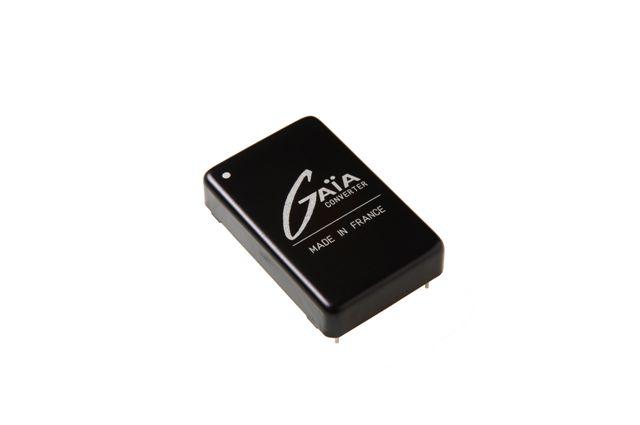

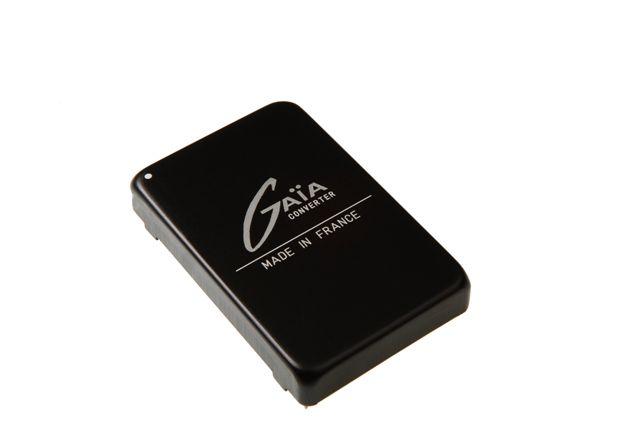

Серии MGDM-18 и MGDI-18 преобразователей напряжения DC/DC мощностью 18 Вт:
• Малая площадь поверхности корпуса (27х41 мм);
• Мощность: до 20 Вт;
• Максимальный КПД: до 86%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.

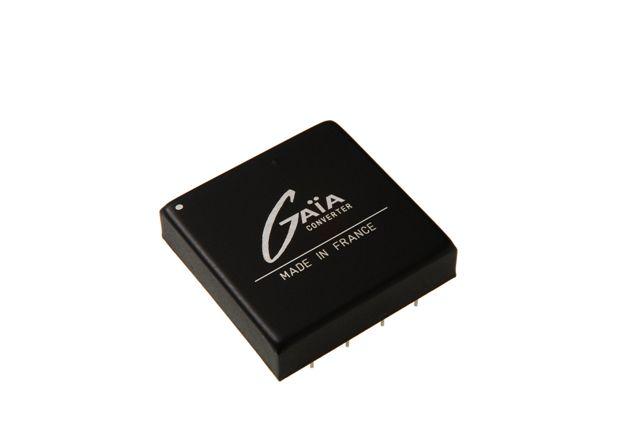

Серии MGDM-20 и MGDI-20 преобразователей напряжения DC/DC мощностью 20 Вт:
• Стандартный корпус (50.8х50.8 мм);
• Номинальная мощность: 20 Вт (без падения);
• Максимальный КПД: до 85%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.

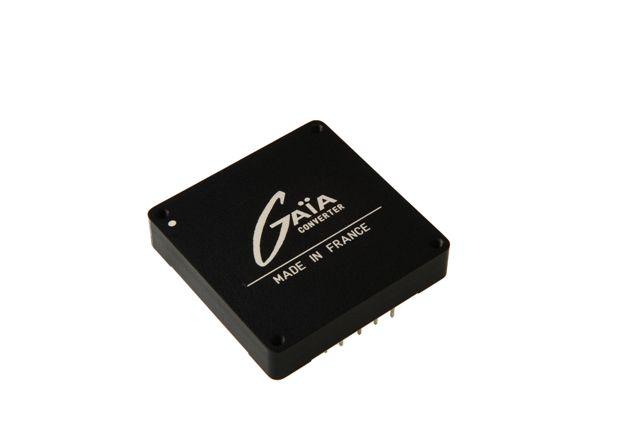

Серии MGDM-25 и MGDI-25 преобразователей напряжения DC/DC мощностью 25 Вт:
• Стандартный корпус (50.8х50.8 мм);
• Номинальная мощность: 25 Вт (без падения);
• Максимальный КПД: до 89%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.

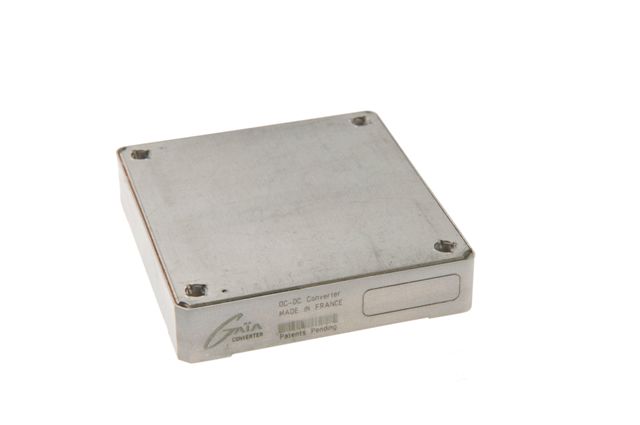

Серии MGDM-26 и MGDI-26 преобразователей напряжения DC/DC мощностью 26 Вт:
• Стандартный корпус (51х51 мм);
• Номинальная мощность до 25 Вт (без падения значения);
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа как в режиме холостого хода, так и при полной нагрузке;
• Возможность перераспределения тока;
• Защита от короткого замыкания;
• Подстройка выходного напряжения и компенсация падения напряжения на проводах подключения нагрузки;
• Отсутствие оптической развязки, что значительно повышает надёжность.

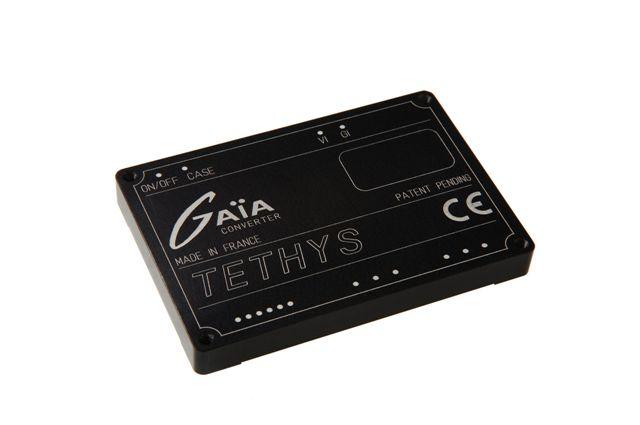

Серии CGDM-30 и CGDI-30 преобразователей напряжения DC/DC мощностью 30 Вт:
• Низкопрофильный корпус (8,6 мм);
• Гибкая система настроек преобразователя;
• Число выходных контактов: до 6; линейная регулировка трёх каналов;
• Номинальная мощность: 30 Вт (без падения значения);
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Защита от короткого замыкания;
• Подстройка выходного напряжения и компенсация падения напряжения на проводах подключения нагрузки;
• Отсутствие оптической развязки, что значительно повышает надёжность.

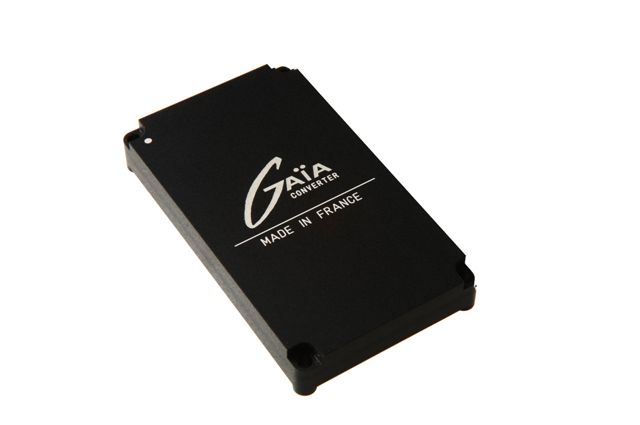

Серии MGDM-35 и MGDI-35 преобразователей напряжения DC/DC мощностью 35 Вт:
• Стандартный корпус (76.2х50.8 мм);
• Номинальная мощность: 35 Вт (без падения значения);
• КПД до 89%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа как в режиме холостого хода, так и при полной нагрузке;
• Возможность применения внешней синхронизации;
• Защита от короткого замыкания;
• Возможность подстройки выходного напряжения;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серия MGDI-60 преобразователей напряжения DC/DC мощностью 60 Вт:
• Стандартный корпус (73х48 мм);
• Номинальная мощность до 60Вт (без падения);
• КПД до 88%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Возможность применения внешней синхронизации;
• Возможность подстройки выходного напряжения;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серия MGDM-75 преобразователей напряжения DC/DC мощностью 75 Вт:
• Стандартный размер корпуса в четверть кирпича (57.9х36.8х12.7 мм);
• Номинальная мощность до 75 Вт (без падения значения);
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа как в режиме холостого хода, так и при полной нагрузке;
• Возможность применения внешней синхронизации;
• Возможность подстройки выходного напряжения и цепи компенсации;
• Защита от превышения уровня напряжения/тока, а также от пониженного напряжения;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серии MGDM-100 и MGDI-100 преобразователей напряжения DC/DC мощностью 100 Вт:
• Стандартный корпус (73х48мм);
• Номинальная мощность: 100 Вт (без падения значения);
• КПД до 89%;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа как в режиме холостого хода, так и при полной нагрузке;
• Возможность применения внешней синхронизации;
• Возможность подстройки выходного напряжения;
• Защита от короткого замыкания;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серия MGDM-150 преобразователей напряжения DC/DC мощностью 150 Вт:
• Стандартные размеры корпуса в полкирпича (61х57.9х12.7мм);
• Номинальная мощность до 150 Вт;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа как в режиме холостого хода, так и при полной нагрузке;
• Возможность применения внешней синхронизации;
• Возможность перераспределения тока;
• Возможность подстройки выходного напряжения и компенсация падения напряжения на проводах подключения нагрузки;
• Защита от превышения уровня напряжения/тока, а также от пониженного напряжения;
• Отсутствие оптической развязки, что значительно повышает надёжность.
Серия MGDM-200 преобразователей напряжения DC/DC мощностью 200 Вт:
• Уникальный продукт: охлаждение с трёх сторон корпуса;
• Номинальная мощность до 200 Вт;
• Плавный пуск;
• Гальваническая изоляция до 1500 В постоянного тока;
• Встроенный LC-фильтр электромагнитных помех;
• Работа, как в режиме холостого хода, так и при полной нагрузке;
• Возможность применения внешней синхронизации;
• Возможность подстройки выходного напряжения и компенсация падения напряжения на проводах подключения нагрузки;
• Возможность перераспределения тока;
• Защита от превышения уровня напряжения/тока, а также от пониженного напряжения;
• Отсутствие оптической развязки, что значительно повышает надёжность.
ВХОДНЫЕ МОДУЛИ
Серии FGDS-2A-50V, FGDS-10A-50V и FGDS-20A-50V фильтров электромагнитных помех на токи до 2А, до 10А и до 20А:
• Проходят комплексную проверку на соответствие военным стандартам MIL-STD-461D/E/F и DO160C/D/E/F;
• Широкий диапазон входных напряжений 9-50 В;
• Защита по входу соответствует стандартам для высоконадёжных применений MIL-STD-1275A/B/C/D и MIL-STD-704A/D/F.
Серия PGDS-50 входных модулей с подавлением переходных процессов и защитой от пониженного напряжения мощностью 50 Вт:
• Оптимальны для применения в военной и аэрокосмической сферах;
• Модули подавления переходных процессов при постоянном напряжении 60, 80 и 100 В, отвечающие стандартам:
- MIL-STD-704A/D/E/F, EN2282, AIR2021E;
- DO160C/D/E/F категорий A, B и Z;
- MIL-STD-1275A/B/C/D;
• Модули подавления скачков постоянного напряжения до 600 В, отвечающие стандартам:
- MIL-STD-704A/D/E/F, EN2282, AIR2021E, SP.P90001
- DO160C/D/E/F категорий A, B и Z
• Возможность продолжительной работы при падении напряжения;
• Мощность: от 4 до 50 Вт;
• Функция задержки.
Серия LGDS-300 входных модулей с подавлением переходных процессов мощностью 300Вт:
• Оптимальны для применения в военной и аэрокосмической сферах;
• Модули подавления переходных процессов при постоянном напряжении 60, 80 и 100 В, отвечающие стандартам:
- MIL-STD-704A/D/E/F, EN2282, AIR2021E;
- DO160C/D/E/F категорий A, B и Z;
- MIL-STD-1275A/B/C/D;
• Модули подавления скачков постоянного напряжения до 600 В, отвечающие стандартам:
- MIL-STD-704A/D/E/F, EN2282, AIR2021E, SP.P90001;
- DO160C/D/E/F категорий A, B и Z;
• Мощность: от 4 до 300 Вт;
• Функция задержки.
Серия LGDS-50 входных модулей со встроенной защитой от переходных процессов мощностью 50Вт:
• Оптимальны для применения в железнодорожной и промышленной сферах;
• Модули подавления переходных процессов при постоянном напряжении, отвечающие стандартам:
- EN50155, IEC 571, RIA 12;
• Модули подавления скачков постоянного напряжения, отвечающие стандартам:
- EN61000-4-5 level 4;
- EN50155 level 1.800V & 8.400V;
- RIA 12;
• Защита от подключения напряжения обратной полярности на входе;
• КПД: 98%;
• Мощность: от 4 до 50 Вт;
• Встроенный фильтр электромагнитных помех;
• Функция задержки.
Серия HUGD-50 входных модулей контроля и защиты от коротковременных провалов напряжения на входе мощностью 50 Вт:
• Уникальный модуль для систем питания с защитой и контролем входного напряжения;
• Сокращение величины ёмкости до 80%;
• КПД: 98%;
• Мощность: от 4 до 50 Вт;
• Совместимость с преобразователями напряжения DC/DC на 9-36 или 16-40 В;
• Наличие сигналов мониторинга;
• Возможность программного ограничения пусковых токов.
Серия HGMM-35 изолированных модулей коррекции коэффициента мощности переменного тока мощностью 35 Вт:
• Оптимальны для применения в авиационной технике с бортовым напряжением 115В переменного тока;
• Стандартный корпус (82,5х48,5мм);
• Корректировка коэффициента мощности соответствует стандартам MIL-STD-704, ABD100;
• Номинальная мощность: 35 Вт (без падения напряжения);
• Широкий диапазон входных напряжений 71-180 В переменного тока;
• Переменная частота тока: 320-800 Гц;
• Низкие искажения гармоник тока на входе (менее 10%);
• Встроенный LC-фильтр электромагнитных помех;
• Возможность ограничения пусковых токов;
• Гальваническая изоляция до 1500 В (действующее значение).
Серия HGMM-350 неизолированных модулей коррекции коэффициента мощности переменного тока мощностью 350 Вт:
• Оптимальны для применения в сетях с напряжением 115В переменного тока;
• Стандартный размер корпуса полкирпича (61х57.9х12.7 мм);
• Корректировка коэффициента мощности соответствует стандартам MIL-STD-704, ABD100, MIL-STD-1399;
• Номинальная мощность до 350 Вт (без падения);
• Широкий диапазон входных напряжений 71-180 В переменного тока;
• Переменная частота 47-440, 320-800 Гц;
• Низкие искажения гармоник тока на входе (менее 10%);
• Встроенный LC-фильтр электромагнитных помех;
• Возможность ограничения пусковых токов;
• Без гальванической изоляции.
ПРОВЕРКА КАЧЕСТВА ГОТОВЫХ МОДУЛЕЙ
Компания GAIA Converter является мировым производителем высоконадёжных модулей для жёстких условий эксплуатации: высокие и низкие температуры, воздействия ударов, вибрации, солёной воды, повышенной влажности и прочее. В подтверждение того, что продукты GAIA Converter действительно подходят для таких жёстких условий эксплуатации, модули проходят отбор по широко известным мировым стандартам. Многие из указанных ниже испытаний проводятся независимыми лабораториями.
Проверка качества высоконадёжных преобразователей (Hi-Rel):
Наименование | Стандарт | Условия испытаний |
Работа при высокой температуре | MIL-STD-202G Метод 108A |
Работа : 1000 часов @ +105°C корпуса Хранение : 1000 часов @ +125°C окружающей среды |
Работа при низкой температуре | MIL-STD-810E Метод 502.3 |
Хранение : 1000 часов @ -55°C окружающей среды |
Термоциклирование |
MIL-STD-202A |
Число циклов : 200 Изменение температуры : - 40°C / +85°C Время переноса : 40 мин. / Время установки : 20 мин. |
Тепловое воздействие |
MIL-STD-202G |
Число воздействий : 100 Изменение температуры : -55°C до + 105°C Время переноса : < 10 сек / Время установки : 30 мин. |
Высотные испытания |
MIL-STD-810E Метод 500.3 |
12200 м., полное функционирование 305 м/мин. до 21300 м., полное функционирование |
Влагостойкость, циклические испытания | MIL-STD-810E Метод 507.3 |
Влажное тепло : 60 до 88 % отн. влажности Цикл 1 (31°C до 41°C) : 24 часа |
Установившаяся влажность |
MIL-STD-202G Метод 103B |
Влажное тепло : 93 % отн. влажности Температура : 40°C Продолжительность : 56 дней |
Солёная среда | MIL-STD-810E Метод 509.1 |
Температура : 35°C Продолжительность : 48 часов |
Вибрация |
MIL-STD-810D Метод 514.3 |
10 циклов по каждой оси Частота : 10 до 60Гц/60Гц до 2кГц Амплитуда/ускорение : 0,7 мм/10 g |
Удар |
MIL-STD-810D Метод 516.3 |
3 удара по каждой оси Максимальное ускорение : 100 g Продолжительность : 6 мсек. |
Ударостойкость |
MIL-STD-810D Метод 516.3 |
2000 ударов по каждому направлению Продолжительность : 6 мсек. Максимальное ускорение : 40 g |
Кондуктивное излучение |
MIL-STD-461C CE01 Рис. 2.1 CE03 Рис. 2.2 |
модуль установлен отдельно с внешним фильтром (см. документацию) |
Кондуктивная восприимчивость | MIL-STD-461C CS01, CS02, CS06 |
с внешним фильтром (см. документацию) |
Излучение | MIL-STD-461C RE01, RE02 |
модуль установлен отдельно |
Восприимчивость к радиоизлучению | MIL-STD-461C RS01, RS03 |
модуль установлен отдельно |
Проверка качества преобразователей для промышленных применений (Industrial):
Наименование | Стандарт | Условия испытаний |
Работа при высокой температуре | IEC 68-2-2 | 1000 часов 95°C корпуса |
Влажность | IEC 68-2-3 Критерий Ca |
Влажное тепло: 93 % О.В. 56 дней Температура: 40°C |
Термоциклирование |
IEC 68-2-14 |
Число циклов: 200 Изменение температуры: -40°C/+71°C Время переноса: 40 мин. Время установки: 20 мин. |
Вибрация |
IEC 68-2-6 Критерий Eb |
10 циклов по каждой оси Частота: 10 - 60Гц/60Гц - 2кГц Амплитуда / ускорение: 0,7 мм/10 g |
Удар |
IEC 68-2-27 Критерий Ea |
3 цикла по каждой оси Максимальное ускорение: 100 g Продолжительность: 6 мсек. |
Ударостойкость |
IEC 68-2-29 Критерий Eb |
2000 ударов по каждому направлению Продолжительность: 6 мсек. Максимальное ускорение: 25 g |
Восприимчивость |
EN55082-2 EN61000-4-2 (IEC 801-2) |
Грозовой разряд 4 кВ: санкция A Контактный разряд 2 кВ: санкция A Грозовой разряд 8 кВ: санкция B Контактный разряд 4 кВ: санкция B |
Восприимчивость |
EN55082-2 |
Антенна на расстоянии 1 м |
Восприимчивость |
EN55082-2 |
Уровень 1: 0,5 кВ санкция A: модуль установлен отдельно |
Восприимчивость к скачкообразным |
EN55082-2 |
Уровень 4: 4 кВ санкция A: с внешним фильтром Форма сигнала : 1.2/50 мкс импеданс 12 Ом Уровень 1,8: 4 кВ санкция А: с внешним фильтром Форма сигнала: 5/50 мкс импеданс 5 Ом |
ОСНОВНЫЕ СФЕРЫ ПРИМЕНЕНИЯ ПРОДУКЦИИ GAIA CONVERTER
Модульная архитектура питания для авионики и военных применений
К источникам питания для авионики и военных применений всегда предъявлялись строгие требования, включая такие факторы как возникновение переходных процессов, защита от скачков напряжения, электромагнитное излучение, бесперебойность и контроль питания. В результате большинство таких источников питания спроектированы по специальным спецификациям на основе дискретных элементов.
С начала 1990-х годов с появлением в США философии COTS (Commercial Off-The-Shelf - аппаратура коммерческого применения, готовая к использованию в военных целях) и модульной архитектуры электропитания, использование стандартных модулей стало более значимым при разработке сложных систем питания.
Наиболее распространенными стандартными уровнями входных напряжений в авионике и военных применениях являются значения 24, 28 и 270 В по постоянному току или 115 В по переменному току с расширением диапазонов для удовлетворения требований международных стандартов до 16-40 В по постоянному току и 70‑180 В по переменному току. Также должно учитываться возможное возникновение спада напряжения до нуля и возникновение переходных процессов. Кроме того очень важным является параметр электромагнитных излучений. Ограничения по электромагнитному излучению прописаны в широко используемых стандартах MIL-STD-461 и DO-160.
Примеры распределенной архитектуры электропитания для авионики и военных применений:
Преобразователь напряжения для установки в стойку
- Используются модули FGDS-2A, LGDS-300, MGDS-10 и MGDS-75
- Входной диапазон напряжений: 28 В постоянного тока по стандарту MIL-STD-704F
- Общая отдаваемая мощность: 150 Вт
- Выходные напряжения: 3.3 В, 5В, 12 В
- Совместимость со стандартами MIL-STD-461C, MIL-STD-810
Источник питания с несколькими выходами
- Используются модули PGDS-50, HUGD-50, MGDS-10
- Функция удерживания напряжения на каждом выходе в течение 50 мс
- Диапазон входных напряжений: 28 В постоянного тока в соответствии со стандартом AIR2021E
- Общая отдаваемая мощность: 50Вт
- Уровни выходных напряжений: 3.3 В, 5 В, +/- 12 В
- Совместимость со стандартами MIL-STD-461C, MIL-STD-810
Какие бы требования не предъявлялись к системе электропитания, компания GAIA Converter готова предложить незамедлительное решение в широком диапазоне применений: бортовых компьютеров, интерфейсов человек/машина, коммуникационных систем и многих других.
Модульная архитектура электропитания для железнодорожного транспорта и промышленных применений
В последнее время модульная архитектура электропитания находит все больше применений в промышленности и на транспорте. Стандартные уровни напряжений для устройств, применяемых на железнодорожном транспорте, составляют 72 и 110 В по постоянному току и 24 В для сигнальных устройств с различными вариациями описанными в широкоприменяемом стандарте EN50155. Быстрые изменения и скачки напряжений является приоритетной задачей для обеспечения эффективной защиты. Требования к уровню мощностей обычно лежат в диапазоне от 4 до 200 Вт на плату.
Примеры модульной архитектуры электропитания для железнодорожного оборудования:
Преобразователь напряжения DC/DC для монтажа в стойку, для использования в трамвае
- В изделии используются входные модули со встроенной защитой от переходных процессов LGDS-50 и модули преобразователей DC/DC серии CGDI
- Обладает высокой схемной плотностью
- Входное напряжение: 110 В по постоянному току
- Общая отдаваемая мощность: 60 Вт
- Выходные напряжения: 5В, +/-12В
- Соответствие стандарту EN50155
Преобразователь напряжения DC/DC для установки в стойку формата 3U
- С использованием модулей LGDS-50 и MGDI-60
- Диапазон входных напряжений: 36-140 В с возможностью работы при скачках напряжений до 175 В
- Выходное напряжение: 12В
- Соответствует стандарту EN50155
В промышленности традиционные уровни питающих напряжений постоянного тока составляют 12, 24, 48 и 125 В. Требования по электромагнитным помехам описаны в стандарте EN55022. Чувствительность к таким процессам как быстрые переходные процессы, повторяющиеся скачки токов/напряжений, разряды и другие процессы, имеющие первостепенную важность, описаны в стандартах EN61000.
Традиционные уровни питающих напряжений постоянного тока в промышленных применениях составляют 12, 24, 48 и 125 В. Требования по электромагнитным помехам описаны в стандарте EN55022. Чувствительность к таким процессам как быстрые переходные процессы, повторяющиеся скачки токов/напряжений, разряды и другие процессы, имеющие первостепенную важность, описаны в стандартах EN61000.
Примеры модульной архитектуры электропитания для промышленных применений:
Преобразователь напряжения DC/DC для евро-стойки
- С использованием модульной архитектуры на основе серии CGDI
- Уникальность: полностью дублированный преобразователь
- Диапазон входных напряжений: 36-75 В
- Общая отдаваемая мощность: 90 Вт
- Выход: двойной, 2.5 В и 3.3 В
- Соответствует стандарту ETS-300-132
Преобразователь напряжения DC/DC для установки на DIN-рейку
- Использованы стандартные модули преобразователей напряжения DC/DC мощностью 25Вт
- Диапазон входных напряжений: 18/75 В по постоянному току
- Выходное напряжение: 3.3 В
